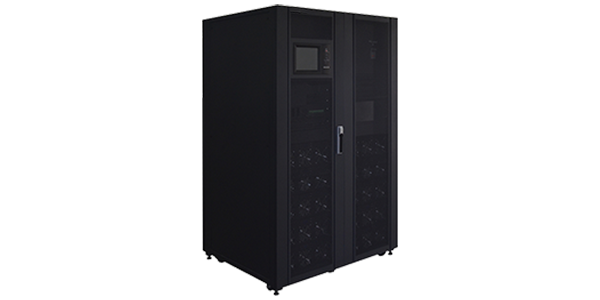

CMK500係列(40-500kVA)模塊化大香蕉啪啪啪UPS
功率範圍
40kVA~500kVA
工作方式
三進三出，雙變換在線工作
應用領域
銀行、金融及保險；廣電和娛樂；數據中心/主機托管/托管；教育；政府；醫療；發電、電力/天然氣輸配電；電信；運輸等各個行業領域。
性能特點
高效智能
▪功率密度可達500kVA/櫃，比傳統UPS節約占地50%以上。
▪友好人機界麵配置超大觸摸屏，可顯示中文、繁體、英文及其他語言。
▪業界首創UPS主機集成BMS電池管理功能，可監測每節電池內部參數，極大的節省客戶的電池建設及運營成本。
▪電池節數可調，且支持共用電池組，實現現場需求配置與靈活投資。
大香蕉啪啪啪池儲能
▪全大香蕉啪啪啪池備源係統，放電效率高達100%，壽命高達10年。
穩定可靠
▪高性能智能調速風扇，風扇冗餘設計，故障1個風扇仍支持半載工作，不影響用戶設備使用。
▪模塊采用獨特的風道設計，將功率半導體和控製係統等核心部件與風道完全隔離，提高UPS對惡劣環境的適應性。
▪供配電狀態實時監控，UPS供配電係統核心參數自動巡檢。
▪支持電池冷啟動功能，便於用戶在無市電情況下，直接電池組啟動運行。
綠色節能
▪輸入功率因數高達0.999；輸入諧波小於3%，整機效率高達96%以上，實現真正的綠色節能。
▪可選供配電一體化設計，節約占地麵積和安裝工時。
▪電子負載功能，降低現場和老化過程的能耗。
▪支持智能休眠功能，保持冗餘同時，提升係統效率。
▪具備ECO模式，保證良好電網環境下的最高效率。
| 型號 | CUN-400kVA | CUN-500kVA | |
| 額定容量 | 400kVA | 500kVA | |
| 功率模塊容量 | 40kVA | 50kVA | |
| 主 路 輸 入 | 輸入配線 | 3P＋N＋PE | |
| 輸入電壓 | 380/400/415VAC(線電壓) | ||
| 功率因數 | >0.99 | ||
| 輸入電流諧波成分 | THDi＜3％（線性滿載）；THDi＜5％（非線性滿載） | ||
| 電壓範圍 | 304V~478Vac(線電壓）滿載；304V~228Vac(線電壓）負載從100％到75％之間線性降額 | ||
| 頻率範圍 | 401Hz~70Hz | ||
| 電 池 | 電池電壓 | ±240VDC(384V-528V節可設置） | |
| 充電功率 | 20％*有功功率 | ||
| 充電電壓精度 | ±1％ | ||
| 旁 路 |  額定電壓 | 380/400/415VAC(線電壓) | |
| 電壓範圍 | 默認-20％~+15％；可設置上限：＋10％、＋15％、＋20％、＋25％；下限：-10％、-15％、-20％、-30％、-40％ | ||
| 頻率範圍 | 可設置（±1Hz，±3Hz，±5Hz） | ||
| 逆 變 輸 出 | 額定輸出電壓 | 380/400/415VAC(線電壓) | |
| 額定輸出頻率 | 50/60Hz | ||
| 輸出功率因數 | 0.9/1.0(可選） | ||
| 電壓精度 | ≤±1.0%@穩態; ≤ ± 5.0%@瞬態 | ||
| 輸出動態響應 | ＜5ms（20％-80％-20％階躍負載） | ||
| 動態恢複時間 | ＜20ms（0％-100％-0％階躍負載） | ||
| 總諧波失真 | （THDu）＜1%(線性負載)，＜5%(非線性負載） | ||
| 逆變器過載 | 110%，1小時後轉旁路 ; 125%，10分鍾後轉旁路 ; 150%，1分鍾後轉旁路 ; >150%，200ms後轉旁路 | ||
| 頻率精度 | 50/60Hz±0.01% | ||
| 跟蹤範圍 | 可設置, ±0.5Hz~ ±5Hz ,默認±3Hz | ||
| 峰值比 | 3:1 | ||
| 三相相位精度 | 120°±0.5° | ||
| 係 統 | 效率 | ＞96％@雙切換模式 | |
| 顯示 | LED＋LCD＋彩色觸摸屏 | ||
| 符合標準 | IEC62040-2;IEC61000-4-2（ESD);IEC61000-4-3（RS);IEC61000-4-4（EFT);IEC61000-4-5（Surge) | ||
| 防護等級 | IP20 | ||
| 選件 | 電池冷啟動、SNMP卡、AS400卡、並機組件、防雷組件、防塵網、LBS | ||
| 工作環境 | 工作溫度：0-40℃；相對濕度：0-95％（無凝露） | ||
| 噪音 | 72dB@100米負載，69dB@45％負載 | ||
| 海拔高度 | ＜2000米不降額，＞2000米，每升高100米功率降額1％ | ||
| 機櫃類型 | 10模塊機櫃 | ||
| 尺 寸 | 機框W*D*H | 1300*1100*2000mm | |
| 模塊W*D*H | 510*700*178mm（4U） | ||
| 重 量 | 機框 | 450kg | |
| 模塊 | 44kg | 45kg | |
