模塊化UPS電源與塔式UPS投資對比分析

來源：香蕉视频APP免费下载電氣  日期：2019-01-11 13:29  瀏覽量：次

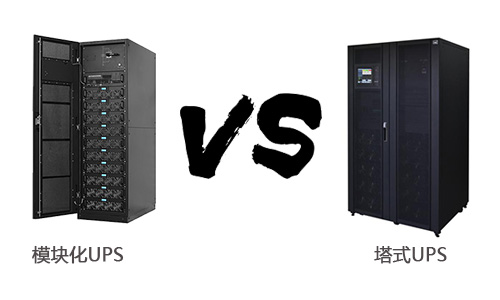

　　模塊化UPS電源與塔式UPS投資對比分析。模塊化UPS與塔式UPS都是比較常見的兩種UPS類型，相比之下，模塊化UPS電源初期投資可大幅降低，而在整個生命周期內因為高效率、易維護性等優異特性，模塊化UPS具備了更低的TCO，係統的可維護性與可靠性都得到了大幅提升。本文香蕉视频APP免费下载電氣小編即對不同場景下模塊化與塔式UPS的投資進行對比分析。

　　模塊化UPS與塔式UPS投資對比分析：

　　本文價格估算的主要假設如下：200kVA左右容量塔式UPS價格為A，200-400kVA(不含400kVA)單價與200kVA一致，400kVA-800kVA塔式UPS單價為200kVA的90%，模塊化價格在塔式的基礎上上浮30%。

　　①同等基本容量下投資對比：

　　並聯冗餘係統是Tier2及Tier3等級數據中心對UPS係統的要求，其實質是消除UPS功率部分的單點故障。針對此類場景，塔式UPS係統一般采用N+1並機的方式，而模塊化UPS可采用功率模塊N+X冗餘。功率模塊N+X冗餘通過配置不同的數目的冗餘功率模塊，可達到極高可靠性。一般情況下，采用每5個功率模塊冗餘1個模塊的配置方式。根據需求模塊化UPS也可采用機架冗餘的方式。

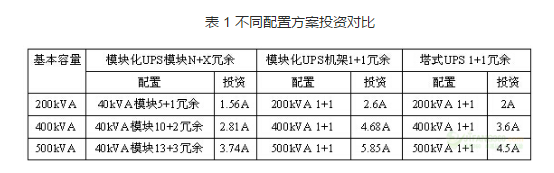

　　由表1可知，模塊化UPS可通過N+X配置大幅節約投資，而模塊化機架冗餘方案投資較高，主要來源於單價的差異。對於2N係統，模塊化UPS同樣因單價比塔式高30%，主機費用也會相應高出30%。2(N+X)配置時的分析等同於並機冗餘係統，取決於模塊化UPS的配置。

　　雖然模塊化UPS機架冗餘方案初期投資相比塔式UPS略高，但在10年的生命周期內其TCO遠低於塔式UPS，主要有以下幾個方麵的原因：

　　模塊化UPS一般具備更高的輸出功率因數，滿足同樣的負載需求，實際基本容量需求可能會略小於塔式機;

　　塔式機的一體化設計造成運輸及安裝困難，工程成本提高;

　　模塊化UPS帶來額外的可用性優勢可減少服務費用並大幅降低業務中斷風險。熱插拔設計使維護擴容非常簡單，在有備件的情況下10分鍾運維人員即可通過更換故障單元快速消除故障。而塔式UPS故障則需要原廠處理，下電維護，故障恢複周期長，使業務斷電的潛在風險大大增加。

　　②考慮擴容時模塊化與塔式UPS投資對比

　　模塊化UPS可更精確地實現“按需投資”。模塊化UPS以其在線擴容的特性可輕鬆實現邊成長邊投資。模塊化UPS客戶隻需將機架容量配置到位，當負載增長時客戶自主添加模塊並在操作屏幕上進行簡單操作即可完成擴容。此外，模塊化UPS單模塊顆粒度相比傳統塔式UPS更小，從而可根據負載需求，更精確地匹配負載容量，實現完全的按需投資，達到最佳的經濟性。

　　因為擴容帶來的潛在風險，塔式UPS難以實現隨負載增長而擴容的建設模式。對於傳統塔式UPS，即使配電係統輸入輸出開關已配置，要實現擴容也必須購買原廠服務，且擴容過程操作複雜，易引入斷電風險。

　　③不同配置下UPS係統初期投資對比

　　塔式UPS係統建設的最優策略是“一步到位”,按終期容量需求配置UPS。在實際應用中,考慮初期投資或未來需求難以評估時,也有采用分期投入方式。塔式係統的擴容則必須選用同容量同型號機型。

　　模塊化UPS的建設方式比起傳統上塔式UPS按最終負載容量配置的建設方式可大幅節約初期投資成本。當負載率較低時,模塊化UPS還可以有更多的功率模塊處於冗餘狀態,從而提升容錯能力,進一步改善了可靠性。

　　可見,模塊化UPS的建設方式比起傳統上塔式UPS按最終負載容量配置的建設方式可大幅節約初期投資成本。

　　模塊化UPS電源和塔式UPS的差異：

　　模塊化UPS與塔式UPS相比有相當大的優勢。它的優勢有主要有以下三個方麵：

　　⒈安裝簡單，擴容方便，節約投資。

　　機架式模塊化UPS使供電係統能隨需應變，讓容量隨著業務的發展而實現“動態成長”。既滿足了後期業務的擴展需求，又降低了用戶的初期購置成本。

　　⒉並聯冗餘，運行穩定，可靠性高。

　　在機架式模塊化UPS中，功率模塊部分是並聯冗餘的，每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，任一個模塊發生故障，不影響整個係統工作。

　　在傳統塔式UPS產品中，用戶保障安全一般采用的是“1+1”或“N+1”並聯冗餘方式，隻能容錯一次。在機架式模塊化UPS係統中，用戶隻需要購買相應的功率模塊，即可實現“N+X”的故障冗餘。“模塊化冗餘並聯結構”比傳統UPS更為可靠。

　　⒊維修方便，在線處置，可用性高。

　　傳統UPS需要專業技術人員到現場維修，模塊化UPS所有模塊都允許熱插拔，用戶可以介入維護，直接在線更換UPS備用模塊。

　　機架式模塊化UPS在功率器件技術和製造工藝方麵繼承了傳統UPS技術發展的成果，但在係統架構方麵，以多模塊並聯為基礎，不僅實現了係統模塊的熱插拔，而且更好地處理了係統模塊獨立運作、相互協作和平穩轉換的關係。

　　模塊化UPS電源帶來了一次新的UPS技術變革，其高可用、高效率、高可靠性已經獲得了業界廣泛的認可。通過上文對模塊化UPS與塔式UPS投資對比發現，模塊化UPS使施工的簡易性、係統的可維護性與可靠性都得到了大幅提升，是各類需要保障不間斷運行的關鍵業務的最佳選擇。

　　機架式模塊化UPS必將引起不間斷電源新的革命，進而成為未來UPS係統發展的趨勢。
