UPS電源工作原理、使用和組成詳細解說

來源：香蕉视频APP免费下载電氣  日期：2018-12-21 14:42  瀏覽量：次

　　UPS電源工作原理、使用和組成詳細解說。UPS不間斷電源是將蓄電池與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的係統設備，UPS一般由整流器、蓄電池、逆變器、靜態開關和控製係統組成。UPS電源使用範圍越來越廣泛,香蕉视频APP免费下载應該了解UPS的工作原理和作用，本文香蕉视频APP免费下载電氣小編就帶大家了解一下UPS電源工作原理和作用。

　　UPS電源工作原理：

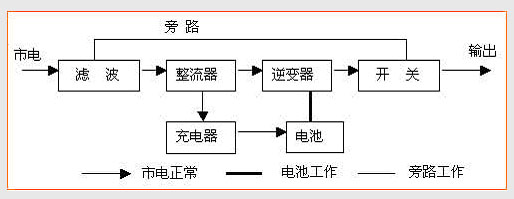

　　UPS電源是將電整流濾波後一路供給逆變器輸出標準的電壓，一路供給電池，當市電斷開時。UPS電池裏的電經逆變器逆變成標準電壓供給負載，保證供給負載綠色穩定持續的電源。UPS首先將市電輸入的交流電源變成穩壓直流電源，供給蓄電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

　　⒈AC-DC變換：將電網來的交流電經自耦變壓器降壓、全波整流、濾波變為直流電壓，供給逆變電路。AC-DC輸入有軟啟動電路，可避免開機時對電網的衝擊。

　　⒉DC-AC逆變電路：采用大功率IGBT模塊全橋逆變電路，具有很大的功率富餘量，在輸出動態範圍內輸出阻抗特別小，具有快速響應特性。由於采用高頻調製限流技術，及快速短路保護技術，使逆變器無論是供電電壓瞬變還是負載衝擊或短路，均可安全可靠地工作。

　　⒊控製驅動：控製驅動是完成整機功能控製的核心，它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外，還完成SPWM正弦脈寬調製的控製，由於采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。

　　UPS電源是由哪幾個部分組成？

　　UPS電源一般由整流器、蓄電池、逆變器、靜態旁路開關和控製係統組成。通常采用的是在線式UPS。

　　UPS電源設備五大組成部件的原理：

　　1、控製器，控製器通過合理的控製，使UPS電源按設計要求給計算機提供穩定可靠的電能。控製器在UPS中有著舉足輕重的作用。

　　2、蓄電池，蓄電池主要是作為UPS不間斷電源電源儲存電能的裝置，它由若幹個UPS電池串聯而成，它容量的大小決定了可應急用電時間的長短。其在市電正常時，由充電器為其提供電能轉換為化學能，在市電中斷時，其將化學能轉換為電能為逆變器提供電能。

　　3、靜態開關，靜態開關主要作用是保證UPS電源係統不間斷供電。通過電壓檢測信號，靜態開關能夠迅速判斷將負載由逆變器供電轉移到市電供電，或由市電供電轉換為逆變器供電，即靜態開關，就是完成轉換並保證轉換可靠、不間斷供電的關鍵設備。

　　4、逆變器，將充電器或蓄電池送來的直流電轉變成交流電輸出，是UPS電源的核心部件，逆變器性能的好壞，對UPS電源輸出波形、效率、可靠性、瞬態響應、噪聲、體積、重量等方麵有著決定性的影響。一台UPS電源性能好壞，主要是由逆變器的性能來決定的。

　　5、旁路開關，旁路開關是為提高UPS不間斷電源係統工作的可靠性而設置的，能承受負載的瞬時過載或短路。因UPS不間斷電源的逆變器采用電子器件，如IGBT管的過載能力僅為125%，當UPS電源供電係統出現過載或短路故障時，UPS電源將自動切換到旁路，以保護UPS電源的逆變器不會因過載而損壞。

　　UPS的兩大主要功能：

　　1、應急使用：防止意外斷電而影響正常工作。

　　2、日常使用：消除市電上的電湧，瞬間高電壓，瞬間低電壓，電線噪聲和頻率偏移等電源汙染，改善電源質量，提供高質量的電源。

　　UPS電源主要應用在哪些領域？

　　UPS電源電池係統設備，主要應用於：信息產業、IT行業、交通、金融行業、航空航天工業等計算機信息係統、通訊係統、數據網絡中心、汽車、軍事等領域。

　　UPS電源使用注意事項：

　　①UPS的使用環境應注意通風良好，利於散熱，並保持環境的清潔。

　　②切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。

　　③UPS的輸出負載控製在60%左右為最佳，可靠性最高。

　　④UPS帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。

　　⑤適當的放電，有助於電池的激活，如長期不停市電，每隔三個月應人為斷掉市電用UPS帶負載放電一次，這樣可以延長電池的使用壽命。

　　⑥對於多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對於網絡機房的UPS，由於多數網絡是24小時工作的，所以UPS也必須全天候運行。

　　⑦UPS放電後應及時充電，避免電池因過度自放電而損壞。

　　⑧不論是在浮充工作狀態還是在充電、放電檢修測試狀態，都要保證電壓、電流符合規定要求。

　　UPS電源是保障供電穩定和連續性的重要設備，采用UPS電源，將極大地提高負載設備的安全性與穩定性。
