UPS電源"N+1"冗餘並聯運行條件和優缺點。N+1並聯冗餘意味著隨時都有多一台的UPS電源為重要設備提供保障，這樣，當係統中任何一台UPS發生故障時，都能因為這額外增加的一台UPS不間斷電源，使得電源係統能夠不間斷的重要設備提供高品質的電力，使得係統更加可靠。

UPS電源"N+1"冗餘並聯運行條件

並聯冗餘UPS係統由兩個或多個單機UPS係統組成，各單機UPS電源係統的輸出並聯連接到一個公共的配電係統。係統一般按N+1個單機UPS係統配置，其中N個單機UPS係統就足以供給係統全部負載，再增加一個作為備用，稱為N+1並聯冗餘係統。

UPS不間斷電源的"N+1"冗餘並聯運行技術，是提高UPS電源可靠性和可用性的關鍵技術，各UPS模塊的並聯必須滿足以下三個條件:

(1)各個UPS的逆變模塊的頻率、相位、相序、電壓幅值和波形必須相同;

(2)各個UPS的逆變模塊在輸人電壓和負載的變化範圍內，必須能夠實現對負載有功和無功電流的均勻分配，為此要求均流電路的動態響應特性要好，穩定度要高;

(3)當均流或同步出現異常情況或UPS的逆變模塊出現故障時，應能自動檢測出故障模塊，並將其迅速切除而又不影響其它逆變模塊的正常運行。

隨著數據重要程度的提高以及風險承受能力的降低，轉換到靜態旁路和維護旁路的理念已逐漸被視為應淘汰之舉。但N+1係統設計仍需靜態旁路，而且大多數N+1係統都具有維護旁路，因為它們仍起著舉足輕重的作用。

UPS電源N+1係統的優點

可用性要高於N配置；

可根據電力需求的增長進行擴展。在同一裝置中可以同時配置多個單元模塊；

由於采用DSP控製技術，並機運行的每台UPS輸出濾形，電壓都非常一致，因此並機環流很小；

硬件的布置不僅設計概念簡單，而且成本低廉。

UPS電源N+1係統的缺點

兩個（或N+1個）模塊必須采用相同的設計、相同的製造商、相同的額定值以及相同的技術與配置；

UPS電源係統的上遊與下遊仍存在單故障點；

在UPS、電池或下遊設備維護期間，負載處於無保護電源下（通常，這種情況每年至少會發生一次，而且往往會持續2-4小時）；

由於各個UPS不間斷電源設備的利用率均低於額定用量，因此運營效率較低；

並機台數增多時，需要外部靜態開關和並機控製櫃。

模塊化UPS體係N+X並聯冗餘功能介紹

傳統的塔式UPS冗餘度需要做到100%，即“1+1”並聯形式，100％的冗餘意味著多花一倍的錢，多占用一倍的空間，耗電量等運維費用也增加不少。N+1多機並聯使體係的冗餘度降到了100％以下，並很簡單構成容錯性超越一次的“N+X”並聯冗餘體係。

模塊化UPS體係能夠實現N+X並聯冗餘，並聯冗餘UPS模塊化冗餘體係容錯才能冗餘備份，冗餘度不間斷電源模塊化UPS的根本效果就是為負載供給高質量、不間斷的電力輸出。

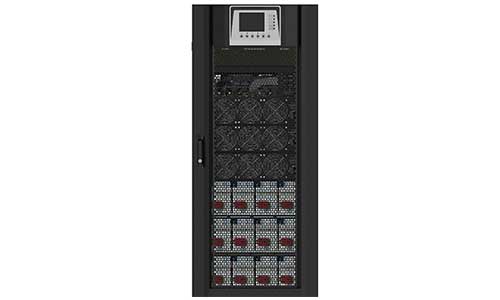

模塊化UPS產品選用模塊化規劃與N+X並聯冗餘技術，產品容量覆蓋20kVA到160kVA之間的各個功率段；模塊內部選用“模組化”規劃，既確保了布局的緊湊又增加了整機的可靠性；模塊與機櫃間選用熱插拔規劃。

總結：如果您做了N+1並聯冗餘的規劃,即使在維修的時候市電發生中斷,您的貴重設備也能得到不間斷的高品質電源。
