不間斷電源UPS的工作狀態和工作模式解析

來源：香蕉视频APP免费下载電氣  日期：2020-07-02 10:49  瀏覽量：次

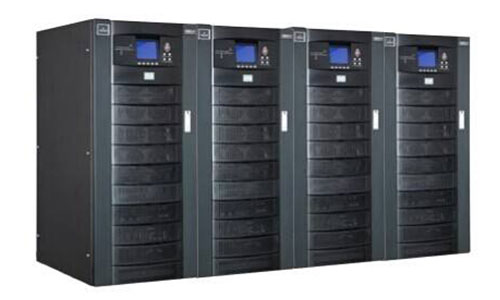

不間斷電源UPS的工作狀態和工作模式解析。UPS是一種含有儲能裝置，以逆變器為主要組成部分的恒壓、恒頻的不間斷電源，其主要作用是通過UPS係統對電子設備可靠而不間斷地進行供電。UPS電源是較為常見的應急電源係統，其在市電正常與市電異常的情況下，工作方狀態和工作模式也有所不同，以下介紹不間斷電源UPS的工作狀態和工作模式。

不間斷電源UPS的工作狀態解析

1、正常運行狀態

當市電正常時，機器會將市電的交流電轉換為直流電，而後對電池充電以備電力中斷時使用；需強調的是不間斷電源係統並不是停電時才會工作，如遇到電壓過低或過高、瞬間突波等，足以影響設備正常運轉的電力品質時，UPS不間斷電源係統都處於工作狀態，為負載設備提供穩定且幹淨的電力。

2、電池工作狀態

當市電停電的時候，UPS電源自動切換為電池(經過逆變器)為負載供電；當市電恢複後再自動切換為正常狀態為負載供電，這兩種情況下負載都是受保護的。即UPS輸出的都是幹淨穩定的220V交流電。

3、旁路運行狀態

當在線式UPS遭遇電源超載、旁路命令(手動或自動)、逆變器過熱或機器故障，一般將逆變輸出轉為旁路輸出，即由市電直接供電。由於旁路時UPS輸出頻率相位需與市電頻率相位相同，因而采用鎖相同步技術確保輸出與市電同步。旁路開關雙向可控矽並聯工作方式，解決了旁路切換時間問題，真正做到了零時間切換。

4、旁路維護狀態

為了安全操作，將維修旁路開關閉合，由市電直接向負載供電，把UPS係統隔離，這種切換可保證在UPS檢修或測試時對負載的不間斷供電。在UPS電源應用中，用戶為了提高運行中的可靠性，往往要求幾台UPS冗餘連接，UPS的冗餘連接有兩種方式：熱備份連接和並聯連接。

不間斷電源UPS的工作模式解析

1.正常工作模式：在工作電源正常輸入情況下，整流器將交流電轉換直流電源，提供給逆變器，然後輸出給負載。

2.旁路工作模式：當UPS有故障、負載短路等情況下，它會自動跳到旁路模式供電，此時假如停電沒有放電動作，不過還保留穩壓功能，還會對電池繼續充電。

3.備用電源模式：當逆變器處於不正常狀況，諸如過溫、短路、輸出電壓異常或者過載超出逆變器承受範圍等，逆變器將自動停止工作以防損壞。若此時旁路電源正常，靜態開關會轉換至備用電源輸出給負載使用。

4.後備模式：當工作電源發生異常時，直流電源可以迅速替代整流器為逆變器提供直流電輸入，因此，由逆變器轉換的輸出交流電將不會有任何中斷，因此，輸出端所連接的負載可以得到很好的保護。

5.電池工作模式：是UPS通過將後備電池的電力逆變為交流電給負載使用，這個模式是UPS發揮不間斷供電職能的重要模式。當然UPS處於這個狀態也就意味著市電掛掉了，如果你的UPS後備時間不是太長就必須關閉服務器。電池模式的後備時間其實是通過電池的累加來實現的，相同主機頭條件下電池越多後備時間越長，當然負載的大小也對後備時間有一定的影響

為了確保數據管理、程序軟件和圖像處理的案例、準確和連續、穩定、可靠，無不可用到UPS。有些重要用戶不允許在它的供電係統中有任何供電中斷的情況發生，這時就需要采用冗餘供電方案來增加整個電源係統的可靠性，在討論冗餘供電之前首先就必須了解UPS不間斷電源的工作狀態和工作模式。
