UPS電源後備式和UPS電源在線互動式的工作原理

來源：香蕉视频APP免费下载電氣  日期：2020-03-06 13:51  瀏覽量：次

UPS電源後備式和UPS電源在線互動式的工作原理。UPS電源主要由UPS主機及UPS電池組成，分為在線式、後備式及在線互動式幾種，機器有電工作時將市電交流電整流並儲存在自己的電源中，一旦停止供電就能提供電源，使用電設備維持一段工作時間，保持10~30分鍾等，延時時間一般由蓄電池的容量決定。下麵小編給大家介紹UPS電源後備式和UPS電源在線互動式的工作原理。

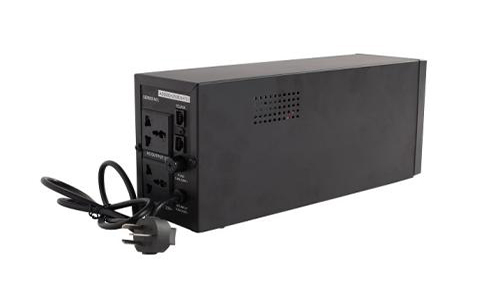

一、UPS電源後備式的工作原理

在市電正常時，由市電通過簡單穩壓濾波輸出供給用電設備，蓄電池處於充電狀態。當停電時，逆變器工作，將電池提供的直流電轉變為穩定的交流電輸出給用電設備。由於平時市電正常時，逆變器是不工作的，隻有在市電停電蓄電池放電時才開始工作，這種UPS被稱為後備式UPS。

①市電正常時則市電經穩壓後直接輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器不工作。

②當市電異常時，後備式UPS電源會迅速切換到逆變狀態，將電池電能逆變成為交流電對負載繼續供電，因此後備式UPS在由市電轉逆工作時會有一段轉換時間，一般小於10ms。

二、UPS電源在線互動式的工作原理

在線互動式UPS是指在輸入市電正常時UPS的逆變器處於反向工作給蓄電池充電，在市電異常時逆變器立刻投入逆變工作，將電池組電壓轉換為交流電輸出，因此在線互動式UPS也有轉換時間。

①市電正常狀態：電網輸入電流進入雙向變換器進行整流工作，整流過後的電流一路給UPS蓄電池組進行充電，另一路經過逆變器轉換為交流電給負載進行供電。

②市電異常狀態：電網輸入電流出現異常或中斷，UPS電源會立即中斷市電供電。由於在線式互動式UPS電源逆變器一直處於工作狀態，所以其轉換時間為0ms，對設備不會產生任何影響。

UPS電源後備式和UPS電源在線互動式的區別

1、後備式UPS電源在市電正常時直接由市電向負載供電，當市電超出其工作範圍或停電時通過轉換開關轉為電池逆變供電。結構簡單、體積小、成本低、但輸入電壓範圍窄，輸出電壓穩定精度差，有切換時間，且輸出波形一般為方波。

2、在線互動式UPS電源在市電正常時直接由市電向負載供電，當市電偏低或偏高時，通過UPS內部穩壓線路穩壓後輸出，當市電異常或停電時，通過轉換開關轉為電池逆變供電。有較寬的輸入電壓範圍，噪音低，體積小等特點,但同樣存在切換時間

3、同後備式相比較，在線互動式具有濾波功能，抗市電幹擾能力很強，轉換時間小於4ms，逆變輸出為模擬正弦波，所以能配備服務器、路由器等網絡設備，或者用在電力環境較惡劣的地區。

以上就是UPS電源後備式和UPS電源在線互動式的工作原理。後備式UPS輸變電係統斷路或短路，都會危害電力的正常供應，從而影響負載的正常工作。在線互動式是一種智能化的UPS電源，集中了後備式UPS效率高和在線式UPS供電質量高的優點，但其穩頻特性能不是十分理想，不適合做常延時的UPS電源。
