大香蕉啪啪啪池組保護板均衡充電原理,大香蕉啪啪啪池組均衡充電電路分為哪幾類

來源：香蕉视频APP免费下载電氣  日期：2020-01-15 10:48  瀏覽量：次

大香蕉啪啪啪池組保護板均衡充電原理，大香蕉啪啪啪池組均衡充電電路分為哪幾類？常用的均衡充電技術包括恒定分流電阻均衡充電、通斷分流電阻均衡充電、平均電池電壓均衡充電、開關電容均衡充電、降壓型變換器均衡充電、電感均衡充電等。成組的大香蕉啪啪啪池串聯充電時，應保證每節電池均衡充電，否則使用過程中會影響整組大香蕉啪啪啪池的性能和壽命。

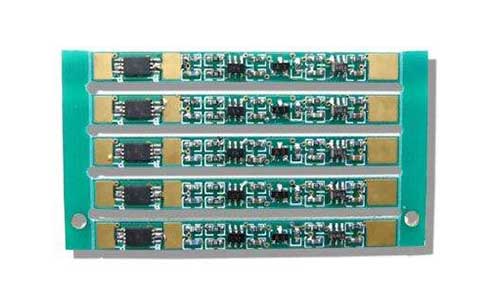

大香蕉啪啪啪池組保護板均衡充電原理

當大香蕉啪啪啪池組充電時，大香蕉啪啪啪池組保護板外接電源正負極分別接電池組正負極BAT+和BAT-兩端，充電電流流經電池組正極BAT+、電池組中單節大香蕉啪啪啪池1～N、放電控製開關器件、充電控製開關器件、大香蕉啪啪啪池組保護板負極BAT-。

大香蕉啪啪啪池組保護板係統中控製電路部分單節大香蕉啪啪啪池保護芯片的充電過電壓保護控製信號經光耦隔離後並聯輸出，為主電路中充電開關器件的導通提供柵極電壓；

如某一節或幾節大香蕉啪啪啪池在充電過程中先進入過電壓保護狀態，則由過電壓保護信號控製並聯在單節大香蕉啪啪啪池正負極兩端的分流放電支路放電，同時將串接在充電回路中的對應單體大香蕉啪啪啪池斷離出充電回路。

大香蕉啪啪啪池組保護板係統在充電保護的同時，通過保護芯片控製分流放電支路開關器件的通斷實現均衡充電，該方案有別於傳統的在充電器端實現均衡充電的做法，降低了大香蕉啪啪啪池組充電器設計應用的成本。

大香蕉啪啪啪池保護板電均衡功能

1.由於電池的匹配或者外界環境影響而導致電池組中每隻電池電池電壓產生差異時，若串聯各組之間的電池電壓差異超過設置值時允許均衡電路工作，均衡在充電過程中啟動，均衡電阻對相對容量最高的電池組進行放電，均衡電流為均衡吸收電流值，以此來降低電池組電壓上升速度，

2.當串聯各組電池電壓差異小於設置值時時，禁止均衡電路工作，無任何均衡電。

大香蕉啪啪啪池組均衡充電電路分為哪幾類？

針對電池組均衡充電電路拓撲的設計，國內外研究人員提出了許多種不同的電路拓撲結構。由均衡過程中電路對能量的消耗情況，可將電池組均衡充電電路分為能量耗散型和能量非耗散型兩大類。

1、能量耗散型均衡是通過在電池組中各單體電池兩端分別並聯分流電阻進行放電，從而實現均衡。分流電阻放電均衡電路是最為直接的均衡技術，該技術是通過分流電阻對容量高的單體電池進行放電，直至所有單體電池容量在同一水平。

2、相對於能量耗散式均衡，能量非耗散式均衡電路能耗更小但相對電路結構更為複雜。

①飛渡電容發是將每一節電池並聯一個電容，通過開關這個電容可以並聯到本身這節電池上，也可以並聯到相鄰的電池。當某節電池電壓過高，首先將電容與電池並聯，電容電壓與電池一致，然後將電容切換到相鄰的電池，電容給電池放電，實現能量轉移。

②開關電容法均衡對於由n節單體電池串聯組成的動力電池組，開關電容法均衡電路需要n-1個電容元件和2n個開關器件。以單體電池B1和B2端電壓不一致為例，控製過程中，存在兩種狀態，該電路的缺點是隻能用於單體電池間的端電壓均衡，同時隻能實現相鄰單體電池間的能量流動，因此當串聯電池數目較多時，均衡時間相對較長。

③雙層電容法均衡電路也是對開關電容法電路的一個推導與變換，區別在於該電路使用了兩層開關電容來實現電池間的能量轉移。相比較開關電容法均衡電路，該電路的優點是利用增加的外層開關電容，使得單體電池不僅可以和相鄰的單體電池進行電壓均衡，同時還可以和非相鄰的單體電池均衡，因此均衡速度得以提高。

以上就是大香蕉啪啪啪池組保護板均衡充電原理和大香蕉啪啪啪池組均衡充電電路分類。現有的單節大香蕉啪啪啪池保護芯片均不含均衡充電控製功能，多節大香蕉啪啪啪池保護芯片均衡充電控製功能需要外接CPU；通過和保護芯片的串行通訊來實現，加大了保護電路的複雜程度和設計難度、降低了係統的效率和可靠性、增加了功耗。
