UPS電源廠家詳解UPS的分散旁路與集中旁路

來源：香蕉视频APP免费下载電氣  日期：2019-09-04 09:00  瀏覽量：次

　　UPS電源廠家詳解UPS的分散旁路與集中旁路。UPS的市電輸入端設有一組繼電器，繼電器分兩路，一路是主電路，一路是旁路。一般來說UPS電頻繁切換到旁路對UPS本身的，是降低穩定性的起不到一個保護的作用。香蕉视频APP免费下载電氣UPS電源廠家就來詳解UPS的兩種模式。

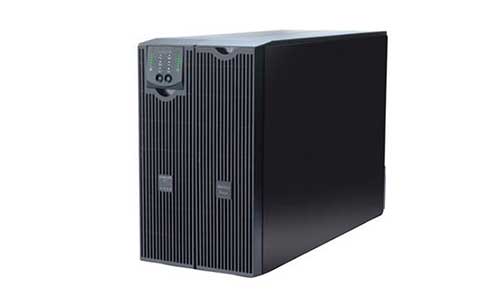

　　UPS電源廠家詳解UPS的分散旁路與集中旁路

　　目前UPS電源係統的靜態旁路構成主要有兩種模式，即分散旁路模式和集中旁路模式。分散旁路顧名思義，就是指UPS係統內每個UPS單元內都有一個靜態旁路，集中旁路指整個UPS係統隻有一個旁路係統。

　　分散旁路是指在一套UPS係統內，構成係統的每個UPS單元都有一個旁路，旁路的容量和UPS單元相同。當係統轉旁路的時候，UPS單元的旁路同時啟動，對於整個係統來看，相當於多個旁路並聯給負載供電。

　　集中旁路是在一套UPS係統中隻存在一個旁路，旁路的容量和係統容量相當。當UPS係統轉旁路工作時，旁路啟動給負載供電。兩種旁路方式都有應用，也有各自適合的場景。在挑選適合的旁路方式時，需結合實際使用來考慮。

　　UPS分散旁路可用性遠高於集中旁路，所以分散旁路更適合可用性需要較高的場景，實際配電係統發生短路時電路電流峰值會被限製，合適數量的分散旁路就可以滿足短路電流衝擊，但如果分散旁路數量過多則會導致風險，需要對實際使用場景進行評估和計算。

　　UPS電源模塊化大容量的機型旁路控製技術主要分為集中旁路模式，整套設備一套旁路，與分散旁路模式指的是每塊功率模塊都有單獨的旁路通道。集中旁路過載能力強，可靠性高，分散旁路具有可擴容，成本低的特點，但可靠性不及集中旁路。

　　對於分散旁路模式，表麵上看因分散布置，在UPS電源模塊冗餘時類似於冗餘設計，一處旁路故障，其它旁路仍可工作。實際上此種分散與冗餘有本質不同。旁路的主要器件為SCR。

　　因為器件的離散性較大，UPS電源係統工作在旁路模式時，各個旁路基本不可能處於均流狀態；而為了保持旁路輸出的電壓波形完整，在旁路模式時不會進行開關動作，難以電流進行控製，僅依賴自然均流不均流度很難控製在25%以內，電流大的模塊很可能因旁路過載而關機，影響係統供電連續性。

　　實際上，在傳統塔式UPS電源應用中當並機數超過四台時，一般為了避免旁路不均流問題，都需要采用集中靜態旁路係統。因為旁路係統的限製，采用分散旁路係統的UPS很難具有較好可擴展性。

　　UPS不間斷電源中，包括靜態旁路與維修旁路兩種，其中靜態旁路是通過UPS內部線路，導通過程中UPS是運行狀態，而維修旁路是完全跳開UPS內部器件，維修旁路導通時，UPS可以關機進行維修等活動，兩種旁路與市電其實沒有本質區別。
