UPS電源設備是什麽?UPS電源對電壓有什麽樣的要求

來源：香蕉视频APP免费下载電氣  日期：2019-08-02 16:20  瀏覽量：次

　　UPS電源設備是什麽？UPS電源對電壓有什麽樣的要求？UPS電源是保障供電穩定和連續性的重要設備，它主要作用是為單台計算機、計算機網絡係統或其它電力電子設備提供不間斷的電力供應。當市電輸入正常時，UPS電源將市電穩壓後提供負載使用，此時的UPS電源就相當於是一台交流市電穩壓器，同時它還向機內電池進行充電;當市電中斷時，UPS就會立即將機內電池的電能，通過逆變轉換的方法向負載繼續供應220V交流電，使負載維持正常工作並保護負載軟、硬件不受損壞。UPS電源對電壓有什麽樣的要求？本文就解答這個問題。

　　UPS電源設備是什麽？

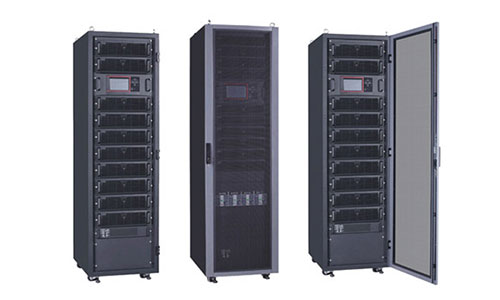

　　UPS電源設備，指不會因短暫停電中斷、可以一直供應高品質電源、有效保護精密儀器的電源設備，亦有穩定電壓的作用，類似於穩壓器。從基本應用原理上講，UPS是一種含有儲能裝置，以逆變器為主要元件，穩壓穩頻輸出的電源保護設備。主要由整流器、蓄電池、逆變器和靜態開關等幾部分組成。

　　UPS在其發展初期，僅被視為一種備用電源。後來，由於電壓浪湧、電壓尖峰、電壓瞬變、電壓跌落、持續過壓或者欠壓甚至電壓中斷等電網質量問題，使計算機等設備的電子係統受到幹擾，造成敏感元件受損、信息丟失、磁盤程序被衝掉等嚴重後果，引起巨大的經濟損失。因此，UPS日益受到重視，並逐漸發展成一種具備穩壓、穩頻、濾波、抗電磁和射頻幹擾、防電壓浪湧等功能的電力保護係統。

　　目前在市場上可以購買到種類繁多的UPS電源設備，其輸出功率從500VA到3000kVA不等。當有市電供給UPS的時候，UPS對市電進行穩壓(220V±5%)後為計算機供電。此時的UPS就是一台交流市電穩壓器，同時它還向機內電池充電。因UPS設計的不同，UPS電源適應的範圍也不同，UPS電源輸出電壓在±10-15%的變化一般屬正常的計算機使用電壓。當市電異常或者中斷時，UPS立即將機內電池的電能通過逆變轉換供給計算機係統，以維持計算機係統的正常工作並保護計算機的軟硬件不受損失。

　　UPS電源設備組成

　　1、整流充電器

　　整流充電器可以把市電或油機的交流電能變為直流電能，為逆變器和蓄電池提供能量，其性能的優劣直接影響UPS不間斷電源的輸入指標。它主要有兩個作用，一是將交流電轉化為直流電經過濾波處理後提供給負載設備或是逆變器，還有一個作用就是為蓄電池起到一個充電電壓的作用，好比是一台充電器。

　　2、逆變器

　　逆變器主要由濾波電路、控製邏輯和逆變橋三部分組成。逆變器用於把市電經整流後的直流電能或蓄電池的直流電能轉換為電壓和頻率都比較穩定的交流電能，其性能的優劣直接影響UPS不間斷電源的輸出性能指標。

　　將充電器或蓄電池送來的直流電轉變成交流電輸出，是UPS電源的核心部件，逆變器性能的好壞，對輸出波形、效率、可靠性、瞬態響應、噪聲、體積、重量等方麵有著決定性的影響。一台性能的好壞，主要是由逆變器的性能來決定的。

　　3、旁路開關

　　旁路開關是為提高UPS電源係統工作的可靠性而設置的，能承受負載的瞬時過載或短路。因UPS電源不間斷電源的逆變器采用電子器件，如IGBT管的過載能力僅為125%，當UPS電源供電係統出現過載或短路故障時，UPS電源將自動切換到旁路，以保護UPS電源的逆變器不會因過載而損壞。

　　UPS電源供電係統轉入旁路供電後，是由市電直接供給負載，因市電的係統容量大可提供足夠的時間，使過載或短路回路的斷路器跳閘，待係統切除過載或短路回路後，旁路開關將自動轉換回由逆變器繼續向其他負載供電。

　　4、蓄電池

　　蓄電池主要是作為UPS不間斷電源電源儲存電能的裝置，它由若幹個電池串聯而成，它容量的大小決定了可應急用電時間的長短。在正常供電時，直流電源對蓄電池進行充電；它將電能貯存起來。當市電中斷時，將依靠儲存在蓄電池中的能量輸出直流電，維持逆變器的正常工作；保障機房能在斷電情況下繼續工作。

　　UPS電源設備對電壓有什麽樣的要求？

　　1、標稱輸出電壓值，單進單出或三進單出的UPS電源為220V；三進三出的UPS電源為380V，采用三相三線製或三相四線製輸出方式；

　　2、輸出電壓可調範圍，大，中容量UPS電源的輸出電壓從UPS的額定值起最小可調±5%。小容量單相UPS電源一般用撥盤調解法，輸出電壓的典型可調範圍為208/220/230/240V；

　　3、輸出電壓靜態穩定度，指的是UPS電源在穩定工作的時候受到輸入電壓變化，負載的改變和溫度影響造成輸出電壓變化的大小。中、大容量的UPS典型值為±1%，對，中、小容量的UPS的典型值為±2%或±3%；

　　4、輸出電壓靜態穩定度，是指UPS在100%突然加，減滿載的時候或執行市電旁路供電通道與逆變器供電通道轉換的時候，暑促互電壓的波動值。中、大容量UPS電源的瞬態電壓波動值應小於±5%，小容量UPS電源的瞬態電壓波動值應小於±6%~±8%；

　　UPS電源的輸入電壓範圍

　　UPS電源的輸入電壓範圍這是說明書上的第一個指標，不論是從火力發電、水力發電、風力發電、太陽能發電，還是核能發電，電壓在出廠前都是非常穩定的。

　　UPS電源的輸入電壓範圍，即UPS允許市電電壓的變化範圍，也就是保證UPS不轉入電池逆變供電的市電電壓範圍。範圍越大說明UPS適應性越好。一般UPS的輸入電壓範圍應該在160V~270V之間或者更寬。當市電低於160或者高於260，UPS電源就不工作在市電模式，轉成電池模式。

　　UPS電源設備通常對電壓過高或電壓過低都能提供保護，UPS電源輸入電壓比較寬泛，在指定範圍內的輸入電壓都可以保證UPS到達額定輸出。UPS電源使用範圍越來越廣泛，作為電氣從業人員，應該了解UPS的相關知識。
