交流UPS不間斷電源在高速公路上的解決方案

來源：香蕉视频APP免费下载電氣  日期：2019-06-17 15:48  瀏覽量：次

　　交流UPS不間斷電源在高速公路上的解決方案。為了保障高速公路全程隧道、收費站、監控中心等、變電站、自配發電中心等要地用電的穩定性及服務的及時性，管理及維護采用UPS不間斷電源等措施以確保高速機電係統的穩定工作。

　　交流UPS不間斷電源方案背景：

　　目前，高速公路遠離城區修建，其收費站、隧道所用電源就近取電，采用附近的農業或民用電。這種供電方式相對於高壓專線供電方式來講，一次性投資少，但由於九十年代之前，電網建設投入資金較少，電網特別是農村電網十分薄弱，農業或民用電不能保證正常供電，供電故障多及電壓不穩，使供電質量難以保證

　　為保證在外部農業或民用電因故中斷後，高速公路管理係統的重要設備能夠正常工作，高速公路的供配電係統需采用UPS電源供電。一般采用柴油發電機組發電作為市電的備用電源，能夠在停電後的10~15秒內自動運轉柴油發電機組啟動發電並經雙電源開關自動切換，確保向重要負荷供電。一級負荷中特別重要的負荷，除由兩個電源供電外，尚應增設不間斷電源UPS，並嚴禁將其它負荷接入不間斷供電係統。

　　在這些高速公路的建設中，需要大量的配套裝備。現代高等級道路要求實現自動化、信息化、智能化，其監控、管理、收費等係統，必需要求有可靠穩定，高質量的電力保障。

　　為保障高等級公路通信、監控、收費係統中的應用,以確保係統數據通訊、圖像監控、計費網絡的穩定工作。高速公路隧道機房內的監控設備、隧道內車道指示標誌、交通信號燈、攝像機、CO/VI檢測器、光強檢測器、火災報警設備、本地控製器和傳輸設備均采用UPS供電。

　　交流UPS不間斷電源在高速公路上的解決方案：

　　在高速公路交通各機電係統中，其主電源需采用交流不間斷電源UPS裝置來保證正常運行的功能係統有：高速公路供配電係統給沿路各收費係統、通信係統、隧道通風照明、運行監控提供可靠的電力保障，這些負荷從不同角度保證整個高速公路的安全可靠運行和運營單位的正常經營。

　　可以不誇張地講：電力係統的正常運行是高速公路機電係統甚至整個高速公路正常運行的基本保障。其中收費站：采用UPS不間斷電源的持續供電確保收費站的正常工作是保證道路通暢的重要環節。香蕉视频APP免费下载電氣提出穩壓器+UPS1+1並聯供電解決方案，具體內容如下：

　　1、收費係統、通訊係統、監控係統為一級負荷中特別重要的負荷，除由兩個電源供電外，尚應增設UPS電源保證供電的可靠性。

　　2、兩路輸入電源采用一路市電和就地柴油發電機，兩路電源同時接入“互投櫃”實現了先斷後合自動切換功能。

　　3、市電輸入端加裝B級防雷，雙電源輸出端加裝C級防雷保護。

　　4、輸入配電櫃、輸出配電櫃可根據實際需求合並成為一體櫃。

　　5、UPS不間斷電源采用1+1並機冗餘方案。

　　6、UPS具備動態數據遠程監控功能，對於突發事故，UPS必需能夠遠程緊急關閉。

　　7、UPS電源具備電池組智能管理功能，具備漏液檢測能力。

　　8、後備電池組投資最優化，並同時提高機房的空間的利用率。

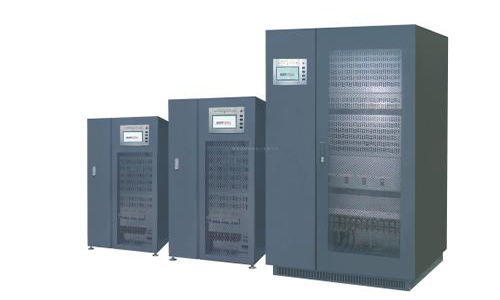

　　高速公路交流UPS不間斷電源采用雙變換在線式結構設計，輸入端可做雙回路供電；采用先進的IGBT高頻正弦波脈寬調製設計，使UPS供電質量好、效率高、熱損耗小、噪音低、體積小及壽命長；采用模組化設計，大幅度降低平均修護時間（MTTR），使維護工作更簡便，借由微處理器的數字化設計，簡化複雜的模擬線路及大量減少零件數目，使係統更為安全可靠。整機還對散熱結構做了優化，采用智能風扇控製技術，降低UPS噪音，縮小UPS安裝空間需求。

　　交流UPS不間斷電源被大量地應用到高速機電係統中,UPS電源管理的引入確保了係統可靠、穩定、安全的運行。高速公路機電係統大多具有沿線分布的特點，包含的設備種類繁多，如計監控、計算機和通信等設備，由於較為空曠、偏遠的區域是高速公路的常設點，故普遍采用UPS實現其機電係統能夠穩定供電，以便減少因電壓不穩或係統斷電引發的危害和損失。
