UPS蓄電池在數據機房正確安裝步驟

來源：香蕉视频APP免费下载電氣  日期：2019-06-14 14:32  瀏覽量：次

　　UPS蓄電池在數據機房正確安裝步驟。人們經常把蓄電池比作是機房UPS不間斷供電係統的心髒，各行業應從確保機房運行質量、生產安全和財產安全的角度，安裝UPS電池是非常有必要的。安裝UPS蓄電池，看似簡單，其實對於一個運營機房來說沒有那麽容易，因為牽涉到機房的安全運行問題，從溝通確定方案到領取材料組織施工，有很多工作要做，每個施工環節不能有差錯。

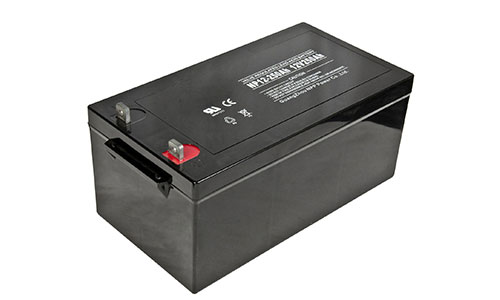

　　UPS蓄電池在數據機房正確安裝步驟

　　1、安裝前應先了解、熟悉電源室的環境、布局、電池(或電池櫃、架)的排列方式以及安裝現場的走線方式，確認安裝位置，安裝環境、位置應滿足以下要求：

　　①蓄電池安裝使用環境幹燥、清潔、通風，不能有大量紅外線等放射線輻射、有機溶劑以及腐蝕性氣體，避免陽光直射；

　　②蓄電池組安裝，電池櫃或電池架離牆壁的距離應大於100mm，並遠離窗戶、門口及取暖器或空調通風口；

　　③蓄電池組安裝在樓上時，應向土建部門提出負荷要求，抗震烈度為7級以上的地區，應設計防震支架並用地腳螺栓固定；

　　④蓄電池組安裝位置應盡量靠近負載，選用合適的電纜銅排連接線，以免增加線路壓降；多路並聯使用時，應盡量使各線路壓降大致相同，且每組電池配備保險絲。

　　2、查閱電池櫃、架的裝配圖以及電池連線圖並掌握其安裝方式、方法(圖紙隨櫃架配發)，安裝時應嚴格按照圖紙進行，並保證其穩定、牢固。

　　3、檢查包裝箱、UPS電池外觀應無損傷。

　　4、根據裝箱單及圖紙核實蓄電池、零部件是否齊全。

　　5、安裝電池前應保證電池端子光亮無汙，必要時用鋼絲刷或砂紙打磨一遍。

　　6、電池擺放應整齊、端正，連接極性要正確(紅色端為正極、黑色端為負極)，電池間距須在8mm以上。

　　7、安裝連接順序：連接線/銅排→平墊→彈簧墊→螺栓，連接應牢固，電池連接的扭距應為12～14N·m，但必須確保使用彈簧墊並將彈簧墊壓平、壓緊。用扳手緊固後，逐個進行檢查，確認連接緊固後，蓋上小蓋片或銅排護罩。

　　8、連接過程中謹防電池短路(比如扳手等工具造成的短路，扳手使用前應采用絕緣帶包紮)；

       9、UPS蓄電池係統安裝完畢後，應認真檢查電池係統總電壓及單體電池開路電壓，正負極性；

　　10、蓄電池與充電裝置或負載連接時，電路開關應位於斷開位置，確保正負極連接正確；

　　11、將電池不幹膠編號標識按電池連接順序(從正極開始到負極)粘貼在每隻電池的電池蓋上的相應位置，粘貼端正，不歪斜。嚴禁直接貼在安全閥上堵住出氣孔。

　　①采用接線座組件的電池架：將“+”、“-”極標識分別粘貼在正、負極接線座組件護罩的正中央位置；

　　②采用端柱護罩的電池架：將“+”、“-”極標識分別粘貼在正、負極端柱護罩的正中央位置。

　　12、檢查開關電源監控單元中蓄電池管理參數，相關的參數是否與本手冊中一致(浮充電壓、均充電壓、均充時間及周期、充電限流值、均充轉浮充電流、浮充轉均充電流、溫度補償係數、蓄電池複位工作電壓等)；

　　13、檢查開關電源是否配套溫度傳感器，溫度傳感器位置應該放在單隻蓄電池的印刷商標一麵中心位置並固定好。

　　UPS蓄電池的維護保養要點

　　(1)蓄電池組維護通道內應布置絕緣墊。

　　(2)不同廠家、不同容量、不同型號的蓄電池嚴禁在同一係統中使用。

　　(3)閥控密封鉛酸蓄電池在使用前不需進行初充電，但應進行補充充電。補充充電電壓應按產品技術說明書規定進行。

　　(4)閥控密封鉛酸蓄電池的均衡充電：一般情況下，閥控密封鉛酸蓄電池組遇有下列情況之一時，應進行均充，充電電流不得大於0.2C10。

　　①浮充電壓有兩隻以上低於2.18V/隻。

　　②擱置不用時間超過3個月。

　　③全浮充運行達6個月。

　　④放電深度超過額定容量的20%。

　　⑤對於高壓直流，均充時要考慮服務器輸入過壓保護問題(282V)。

　　(5)蓄電池的充電量一般不小於放出電量的1.2倍，當充電電流保持連續3個小時不再下降時，視為充電終止。

　　(6)蓄電池的浮充電壓按照產品技術說明書要求設定，並注意溫度補償。一般情況下，浮充電壓為2.23～2.25V(25C，2V單體)，在某個實際溫度時的浮充電壓U=U0(25℃)+(25-t)×0.003(t=環境溫度)。

　　(7)浮充時全組各電池端電壓的最大差值宜不大於90mV(2V)、240mV(6V)、480mV(12V)，內阻偏差宜不超過15%。

　　(8)應定期進行電池容量測試及放電測試。

　　①每年應做一次核對性放電試驗，放出額定容量的30%～40%。

　　②建議每3年做一次容量試驗

　　③蓄電池放電期間，應按一定時間間隔記錄單體電壓、放電電流。

　　UPS蓄電池應儲存在清潔，通風良好，環境溫度適宜的庫房內；要遠離熱源，避免陽光照射。蓄電池應該定期正常充電。UPS電源長時間不用時應該定期開機充電。UPS的使用將會越來越廣泛，UPS蓄電池的正確選擇與維護直接關係到UPS係統工作穩定性，一定要非常重視。
