機架式UPS電源電池檢測方法和檢測設備

來源：香蕉视频APP免费下载電氣  日期：2019-06-11 14:14  瀏覽量：次

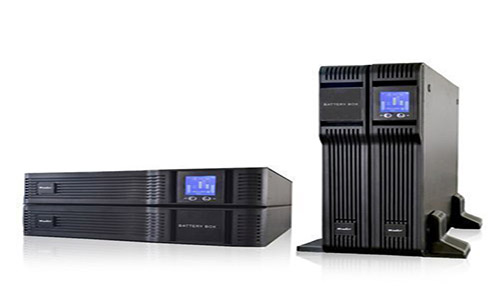

　　機架式UPS電源電池檢測方法和檢測設備。為保證用電係統的安全性和連續性,UPS電源在供電係統中發揮著重要的作用。機架式UPS電源測試主要目的是的UPS電源的實際技術指標是否滿足使用要求，為了確保數據中心UPS電源係統的性能符合正常運行的要求，在UPS投入數據中心帶載運行前，必須對機架式UPS電源及其相關的係統進行係統化測試。

　　機架式UPS電源電池檢測方法

　　機架式UPS電源主板一般常見的故障分別有不逆變、不並機、不充電、不穩壓、蓄電池故障、不能使用市電、幹擾故障、電容故障、死機等。檢修UPS的時候，首先要檢查UPS蓄電池，然後再檢查主板電路。如果故障出現在主板電路，應該先檢查市電穩壓供電電路，然後再檢查逆變電路。

　　(一)不逆變。是指機架式UPS通過市電能正常工作的情況，如果市電突然中斷，UPS蓄電池的直流電壓沒有轉變為220V(或380V)交流電壓的時候。香蕉视频APP免费下载應該先去測量機架式UPS蓄電池的電壓，如果測量控製電路蓄電池電壓過低，會中斷逆變電路工作;然後再檢查輔助電源、逆變管和驅動管有沒有損壞;最後香蕉视频APP免费下载檢查輸出保護電路。一般通以上方法就可以檢查出UPS的故障點並排除。

　　(二)不穩壓。非在線式的機架式UPS電源不穩壓分為兩種，一是交流輸入的時候輸出不穩壓，二是逆變輸出不穩壓這兩種情況。市電輸入的時候，調壓電路控製繼電器和變壓器的不同抽頭進行連接來輸出穩壓的;而逆變輸出電壓的時候，則是檢測逆變器然後反饋電壓的高低以此控製方波信號的脈中寬度來輸出電壓。所以UPS不穩壓的時候香蕉视频APP免费下载隻需要去檢查調壓控製電路。

　　(三)不充電。如果市電不經常中斷的情況下不充電是很難發現的，而且不充電對蓄電池的危害很大，UPS蓄電池可能會由於長期不充電會導致減少使用壽命或者提前報廢等。然而判斷蓄電池是否不充電的方法很簡單，隻需要斷開充電電路和蓄電池的連接，然後檢測充電電路的空載電壓。正常情況下，香蕉视频APP免费下载檢測的單塊12V的蓄電池電壓應該為13.5V,串聯的兩塊蓄電池應該為27V.如果電壓不正常的話，應該檢查充電電路和控製電路。如果市電電壓過低或中斷的時候，充電電路將會停止工作。如果控製電路出現故障，也會導致充電電路不工作。

　　(四)不能用市電。在逆變輸出正常的時候，用市電輸入卻沒有輸出。如果發現這類故障的時候應該首先檢查市電檢測電路，如果市電檢測電路檢測出市電電壓過低或過高會發出信號到控製電路，控製電路發出控製脈衝從而切斷市電的輸入通路，讓UPS處於逆變狀態。如果檢測電路正常的話，香蕉视频APP免费下载應該檢查繼電器轉換電路。機型不同控製關係和保護電路類型也會不同。

　　機架式UPS電源係統靜態檢查

　　1、機架式UPS電源輸入、輸出參數檢查：輸入輸出電壓、電流、頻率、功率、功率因數、電壓諧波失真度。

　　2、輸入過、欠電壓保護檢查：模擬輸入電壓超出允許變化範圍狀態，檢測UPS係統是否可以自動轉為電池供電；模擬輸入電壓恢複正常範圍狀態，檢測UPS係統是否可自動從電池逆變轉為正常工作方式。

　　3、輸出過、欠電壓保護檢查：檢測係統逆變輸出電壓超過設定過、欠電壓值時，係統是否告警，並裝完旁路供電狀態。

　　4、係統斷路器保護檢測:檢測係統的交流主輸入、旁路輸入和交流輸出斷路器保護裝置是否合格正常。

　　5、監控性能檢測：檢查機架式UPS係統RS232或RS485/422、IP/USB等標準通訊接口工作情況；係統正常工作/電池逆變/旁路供電、過載、蓄電池放電電壓低、市電故障、功率模塊狀態。

　　機架式UPS電池檢測設備有哪些？

　　UPS電池監測儀：UPS電池監測儀是在電池放電和充電狀態下測量電池電流及端電壓變化，自動取得測試數據並及時發出警報的一套設備。可通過5-10分鍾短時間放電預估電池剩餘容量並評估電池優劣，便於機房維護人員了解電池情況。具有多種告警功能：能適時發出警報，並停止放電。

　　UPS監控：機架式UPS電源監控是對機房不間斷電源的數據進行采集，通過遠程傳輸的方式，在中心機房PC機上進行統一監控、管理，實現對UPS進行遠程開關機、對UPS電池進行遠程充放電，如發現異常可以給管理員短信報警、電話報警、聲光報警等，方便機房負責人進行有效的管理，大大節約了各方麵的成本，同時可以實現24小時無人職守。

　　UPS監控是伴隨著UPS技術和產品的發展而發展起來的，是UPS供電係統的重要組成部分。電池巡檢儀是一種針對電源係統蓄電池進行實時、完善的在線檢測與管理的裝置。

　　以上就是機架式UPS電源電池檢測方法和檢測設備，UPS電源測試主要目的是的UPS電源的實際技術指標是否滿足使用要求，香蕉视频APP免费下载對於UPS電源測試通常是進行穩態測試和動態測試與常規測試這三類，但是除此之外，UPS電源的測試內容還有其他種。香蕉视频APP免费下载電氣小編就不在這裏一一闡述了！
