原來這才是小功率UPS電源供電係統設計方案

來源：香蕉视频APP免费下载電氣  日期：2019-05-22 10:36  瀏覽量：次

　　原來這才是小功率UPS電源供電係統設計方案。一個設計良好的小功率UPS電源供電係統能給負載提供優質電源，然而在實際應用中，許多問題又往往是UPS供電係統本身引起的。因此，如何建立一個合理的、安全的UPS供電係統成為大家關注的問題。

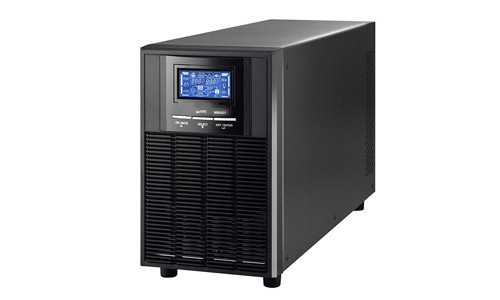

　　小功率UPS電源供電係統設計方案

　　▲小功率UPS電源前級供電係統的要求

　　小功率UPS電源可以向負載提供穩壓精度高、穩頻、波形失真度小的高質量電源，並且在與靜態旁路切換時可以做到供電無間斷。供UPS電係統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。原因是在這些負載開、關機時會出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控製電路誤動作，進而引起同步控製電路故障。所以在條件許可下，宜將UPS電源盡可耀於電網輸入的前端。

　　▲UPS容量的確定

　　根據負載容量及性質，選擇適當的小功率UPS電源，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。

　　UPS容量較負載不宜過大，使其過度輕載運行。過度輕載運行雖有利於降低逆變器的損壞概率，但可能造成市電停電時，電池放電電流過小而放電時間偏長，在電池保護裝置故障時，電池組被深度放電，而遭永久性損壞。UPS電源容量不宜過小，使其長期處於重載運行狀態。這樣雖可節省一部分投資，但由於逆變器處於重載運行，其輸出波形將發生畸變，輸出電壓幅值抖動過大。

　　▲正確配置UPS後備電池

　　為保證電網停電時，也能利用小功率UPS電源繼續向計算機提供高質量供電，後備電池的配置尤為重要。當負載不允許被中供電時，通信機房內UPS電池後備時間應大於從市電中斷到恢複的時間或到發電機組正常供電所需時間(前級供電係統配有發電機組)，若此段時間較長，則應配置外接的長延時的電池組，但此時應確認UPS內部整流器有能力對外接大容量電池組進行充電，否則應配置外接充電器。

　　▲通過冗餘方式增加供電可靠性

　　為了提高UPS電源供電的可靠性，可采用多種UPS冗餘連接方式，各種方式都有優缺點，考慮方案時要根據實際負載情況，選擇合適的模式。

　　小功率UPS電源到底有何“過人之處”？

　　在行業信息化中具有重要應用價值的中小功率UPS的市場發展，也呈現出了強勁的增長態勢。客觀而言，基於應用需求的增長，中小功率UPS電源的市場增值空間不可限量，這一點在用戶體量及市場規模的擴張上得到了充分體現。

　　首先，從用戶體量上來看，作為中小功率UPS電源產品的主流客戶，金融、通信、交通、IT、政府、教育、醫療等重要行業客戶幾乎占據了UPS應用市場的半壁江山。其次，在工業4.0、物聯網以及邊緣計算等全新應用趨勢的推動下，行業客戶對於中小功率UPS的需求集中於現有產品升級換代以及滿足全新業務需求兩個方麵，這不僅促使中小功率UPS的市場規模持續擴大，而且針對產品應用也提出了更高要求。

　　一個值得注意的現象是，無論市場趨勢如何變化，客戶針對UPS產品的核心要求始終都聚焦在產品的實際性能上，而這一點在需求更趨於細膩化、應用場合更為複雜的中小功率UPS應用上體現的更加明顯。

　　香蕉视频APP免费下载電氣小功率UPS電源能夠很好地滿足客戶不同的安裝需求與部署方式，例如支持塔式和機架式兩種安裝，而且高度僅為1-3U。靈活的電池配置方式、電池兼容性、靈活的可靠性分級選擇以及輸入源選擇，中小功率UPS電源市場未來拓展值得期待。
