大香蕉啪啪啪池保護板工作原理和主要作用介紹

來源：香蕉视频APP免费下载電氣  日期：2019-05-07 16:04  瀏覽量：次

　　大香蕉啪啪啪池保護板工作原理和主要作用介紹。大香蕉啪啪啪池保護板，原理很簡單，做起來也簡單，但是要做到又便宜，又能保證質量，又能賺錢，就不簡單了。其對客戶的要求，一定要非常的明確，細到元器件的型號，工藝要求，電壓要求，電流要求，輸出口接法，充電等。

　　大香蕉啪啪啪池保護板工作原理

　　大香蕉啪啪啪池(可充型)之所以需要保護，是由它本身特性決定的。由於大香蕉啪啪啪池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此大香蕉啪啪啪池大香蕉啪啪啪組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　大香蕉啪啪啪池保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控製電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

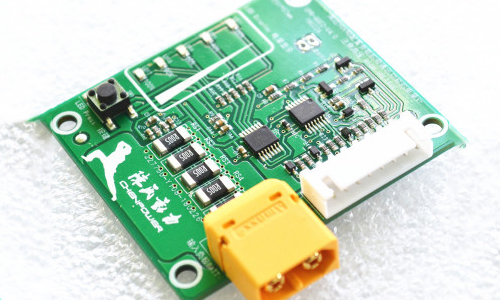

　　普通大香蕉啪啪啪池保護板通常包括控製IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控製IC，在一切正常的情況下控製MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控製MOS開關關斷，保護電芯的安全。

　　在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

　　1、過充電檢出電壓：在通常狀態下，Vdd逐漸提升至CO端由高電平變為低電平時VDD-VSS間電壓。

　　2、過充電解除電壓：在充電狀態下，Vdd逐漸降低至CO端由低電平變為高電平時VDD-VSS間電壓。

　　3、過放電檢出電壓：通常狀態下，Vdd逐漸降低至DO端由高電平變為低電平時VDD-VSS間電壓。

　　4、過放電解除電壓：在過放電狀態下，Vdd逐漸上升到DO端由低電平變為高電平時VDD-VSS間電壓。

　　5、過電流1檢出電壓：在通常狀態下，VM逐漸升至DO由高電平變為低電平時VM-VSS間電壓。

　　6、過電流2檢出電壓：在通常狀態下，VM從OV起以1ms以上4ms以下的速度升到DO端由高電平變為低電平時VM-VSS間電壓。

　　7、負載短路檢出電壓：在通常狀態下，VM以OV起以1μS以上50μS以下的速度升至DO端由高電平變為低電平時VM-VSS間電壓。

　　8、充電器檢出電壓：在過放電狀態下，VM以OV逐漸下降至DO由低電平變為變為高電平時VM-VSS間電壓。

　　9、通常工作時消耗電流：在通常狀態下，流以VDD端子的電流（IDD）即為通常工作時消耗電流。

　　10、過放電消耗電流：在放電狀態下，流經VDD端子的電流（IDD）即為過流放電消耗電流。

　　大香蕉啪啪啪池保護板主要作用介紹

　　假冒偽劣的大香蕉啪啪啪池存在著嚴重的質量問題，這些假冒偽劣的大香蕉啪啪啪池很有可能出現過充，過放問題，從而導致爆炸，也有可能發生內部電路的短路，造成爆炸。然而有一種產品可以有效地防止大香蕉啪啪啪池過充，過放和內部電路發生短路，它就是大香蕉啪啪啪池保護板。

　　大香蕉啪啪啪池保護板能夠起到隔絕幾塊大香蕉啪啪啪池，避免電路發生短路的原因。大香蕉啪啪啪池保護板還有保護電池，避免電池過充的功能。當外接電源對電池持續快速地進行充電時，大香蕉啪啪啪池保護板就會產生保護作用，當大香蕉啪啪啪池內部電量達到飽和程度時，大香蕉啪啪啪池保護板內部電路就會自動切斷外界快速充電的電源。使得外部的電源不能夠進入電池呢。這也正是大香蕉啪啪啪池保護板對電池過充進行保護的原理。

　　當大香蕉啪啪啪池過度放電時，大香蕉啪啪啪池內部的內存物就會發生質的變化，這時候大香蕉啪啪啪池保護板就能感知到這一點，從而快速地切斷放電電源，使得大香蕉啪啪啪池不至於將電全部放出，從而保證大香蕉啪啪啪池內部電流的穩定，避免了大香蕉啪啪啪池過放的情況出現。

　　大香蕉啪啪啪池保護板一定要對應使用，保護板的功能主要是對充電型電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個大香蕉啪啪啪池電路係統性能起著重要的作用。
