　　UPS電源按工作原理可分成哪些類型UPS?UPS電源又名不間斷電源，顧名思義是保證任何情況正常供電並保護負載軟、硬件不受損壞。根據每個用戶需求以及環境不同，每種UPS的性能差異大，下麵香蕉视频APP免费下载小編就來分析UPS電源按工作原理可分成哪些類型UPS?

　　UPS電源按工作原理可分成哪些類型UPS?

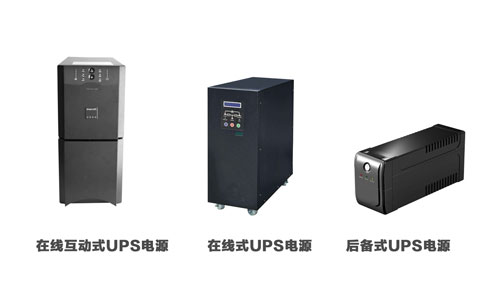

　　UPS電源的種類多，以線式UPS電源、Delta變換器型UPS電源、準在線式UPS電源、後備式正弦波輸出UPS電源和後備式方波輸出UPS電源這五種UPS電源為例。

　　1.在線式UPS電源

　　單機輸出功率0.7-1500KVA，可將6～9台具有相同功率輸出和相同型號的UPS電源直接並機而形成7000～8000kVA的大型UPS供電係統。提供的交流電源是純正的正弦波電源，能夠解決尖峰、浪湧、頻率漂移等全部的電源問題。價格較高，通常應用在關鍵設備與網絡中心等對電力要求苛刻的環境中。

　　在線式UPS電源的特點

　　電路簡單，成本低、可靠性高、效率高，可達95%以上、過載能力強，在市電供電時，過載能力可達200%。

　　2.在線互動式UPS電源

　　單機輸出功率0.7-20KVA，當市電低於150或者高於264KVA，在線互動式UPS電源在開始向用戶提供高質量正弦波電源。當市電穩定時，在線互動式UPS電源就充當逆變器和充電器充電器兩種功能。

　　在線互動式UPS電源的特點

　　有較寬的輸入電壓範圍、噪音低、體積小、效率高、供電質量好等特點，但同樣存在切換時間。

　　3.後備式正弦波輸出UPS電源

　　單機輸出功率0.25-2KVA，當市電電壓波動在170-264KVA範圍時，向用戶提供變壓器處理過的普通市電電源，當市電電壓低於170KVA或者高於264KVA時，才向用戶提供正弦波電源。

　　4.後備式方弦波輸出UPS電源

　　單機輸出功率0.25-1KVA，當市電電壓波動在165-270KVA範圍時，後備式方弦波輸出UPS電源提供普通市電電源，當市電電壓波動在165以下或者270以上，後備式正弦波輸出UPS電源就向用戶提供具有穩壓輸出特性的Hz方波電源，並非正選波電源，並且在此條件下不允許用戶使用電風扇、日光燈等感性負載。

　　後備式正弦波輸出UPS電源和後備式方弦波輸出UPS電源的特點：

　　產品價格低廉、運行費用低、轉換效率高、結構簡單，體積小。但輸入電壓範圍窄，輸出電壓穩定精度差，有切換時間。

　　5.Delta變換式UPS

　　單機輸出功率10-480KVA，當市電波動在±25%之內時，它向用戶提供的電源是由85%以上的普通市電電源和Delta逆變器所產生的逆變器電源疊加而形成的交流穩壓電源。當市電電壓超過±25%時，Delta變換式UPS在電池放電的條件下，向用戶提供高質量的正弦波電源。

　　Delta變換器型UPS的結構特點

　　Delta逆變器，控製UPS輸入的電流，減少輸入電流的諧波失真。在市電正常時，和主逆變器一起對市電輸入電壓補償、蓄電池的充電和浮充電。

　　主逆變器，控製係統輸出電壓，減少輸出電壓諧波失真。當市電異常時，全部負載功率將由主逆變器給予。

　　根據技術性能依次排名：在線式UPS電源、Delta變換器型UPS電源、準在線式UPS電源、後備式正弦波輸出UPS電源、後備式方波輸出UPS電源。UPS的價格排名正好相反。

　　總結：根據以上工作原理分析和UPS電源的輸出功率，可分為三類：在線式UPS電源、在線互動式UPS電源、後備式UPS電源。在線式UPS電源在市電中斷時能真正實現對負載的不間斷供電，零轉換時間，適合電信、數據中心等領域;在線互動式UPS電源，介於後備式UPS和在線式UPS工作方式之間的UPS設備，具備後備式效率高、在線式供電質量好的優點;後備式UPS電源輸出功率低，適合市電波動不大，對供電質量要求不高的環境。
