在線式30KVA模塊化UPS簡介和產品特點

來源：香蕉视频APP免费下载電氣  日期：2019-04-15 09:04  瀏覽量：次

　　在線式30KVA模塊化UPS簡介和產品特點。模塊化UPS電源單模塊容量有20KVA/25KVA/30KVA，所有模塊高度均為3U模塊可以在線加入、在線拔出，實現“零”檢修時間。廣泛應用於政府部門、數據中心、國防係統、石油化工、工業自動化、銀行證券、服務器機房、廣播電視。

　　在線式30KVA模塊化UPS簡介

　　30kVA模塊化UPS高頻在線式雙轉換拓撲架構，采用雙DSP芯片的全數字控製技術，模塊化陣列冗餘並聯，可4個機櫃並機。且輸入諧波失真度THDI≤5％，整機效率AC~AC達92％，可以說係列產品是一款高可靠、高效率的綠色電源。同時具有強大的遠程監控和通訊介麵，非常適合中大型數據中心、精密設備、電信行業的使用。

　　模塊化UPS電源提供了完美的電源保護解決方案，解決了斷電、市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈衝、浪湧電壓、諧波失真、雜波幹擾、頻率波動等電源問題，使產品可以廣泛的應用在計算機設備，通信設備和其他控製類設備中，並且針對衝擊性負載可以加裝特定的選配件來應對複雜的工業環境。

　　在線式30KVA模塊化UPS電源產品特點

　　◆三進三出雙轉換在線式大功率設計，輸入電流三相均衡，可以均衡三相電網的負荷。

　　◆采用DSP數字化控製技術，使各項性能指標更加優異，提升了係統穩定度，加強了保護能力和故障診斷能力。

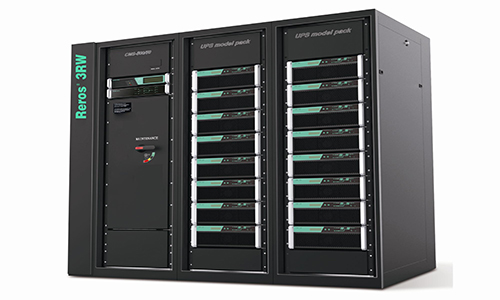

　　◆模塊化UPS電源采用19英寸標準機櫃設計,完美匹配機房應用環境，節省機房使用麵積。根據用戶需求，可提供1.4米和2米兩種高度機櫃。

　　◆模塊化架構設計,模塊容量為30KVA，UPS係統由1至10個UPS模塊並聯組成，最大功率300KVA，用戶可以根據負載的逐步投入而彈性地增加UPS模塊數量。模塊與機櫃間采用熱插拔技術，UPS模塊可以在線加入、在線拔出，實現零檢修時間。

　　◆高功率密度設計的單模塊高度為3U，一個標準1.4米高的UPS機櫃最多可安裝5個UPS模塊（單模塊最大功率容量30KVA），總容量可擴展至150KVA；一個標準2米高的UPS機櫃最多可安裝10個模塊，總容量可擴展至300KVA。

　　◆N+X並聯冗餘設計，用戶可以根據負載的重要程度配置不同的冗餘程度，當冗餘模塊數達到兩個以上時，UPS係統的可用性達到99.99%，MTBF長達25萬小時以上，可充分滿足關鍵負載對供電係統的高可靠性需求。通過LCD可以設定UPS冗餘數量，當負載量超過冗餘設定時，UPS可及時報警。

　　◆控製係統並聯冗餘,本係列UPS每個模塊采用獨立控製係統，UPS模塊根據互享的信息獨立進行控製，故障模塊失效後可以立即與並機係統進行脫離，不對並機係統造成危害。配合熱插拔技術，可以方便地將故障模塊拔出進行維修。

　　◆分散旁路設計,模塊化UPS采用分散旁路供電，每個模塊內置自動旁路開關和相應的旁路均流電感，提供了良好的係統旁路供電的均流性能。

　　◆並機共用電池,本係列UPS並聯工作的UPS模塊可以共用電池，電池數量不受並機數量的限製，大大減少了電池配置的數量，用戶可以完全根據後備時間進行電池配置。

　　◆模塊化UPS可以通過麵板的LCD設定充電電流的大小，設定用戶需要合適的充電電流。恒壓充電模式、恒流充電模式和浮充模式能自動平滑的切換。

　　◆智能充電方式,采用先進的兩段式三階段充電方法，第一階段大電流恒流充電，快速回充約90％的電量；第二階段恒壓充電，可以活化電池特性並將電池完全充飽；第三階段浮充模式。可以很好的兼顧快速充電與延長電池使用壽命的目標，節約用戶電池投資。

　　◆提供RS232通訊和USB接口，可用於本地或遠程電源管理。

　　在線式UPS

　　在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處於工作狀態。所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。

　　當在線式UPS在電網供電正常時，電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻幹擾，以得到純淨的交流電，進入整流器進行整流和濾波，並將交流電轉換為平滑直流電，然後分為兩路，一路進入充電器對蓄電池充電，另一路供給逆變器，而逆變器又將直流電轉換成220V，50Hz的交流電供負載使用。

　　以上就是在線式30KVA模塊化UPS簡介和產品特點，香蕉视频APP免费下载電氣嵌入式模塊化UPS電源，適用於中小功率的UPS產品，其滿足分散供電要求，安裝於標準的19英寸機櫃中，也可以單獨使用。
