模塊化UPS電源供電係統解決方案

來源：香蕉视频APP免费下载電氣  日期：2019-04-11 20:15  瀏覽量：次

　　模塊化UPS電源供電係統解決方案。模塊化UPS電源係統是數據中心基礎設施，模塊化UPS、智能化配電管理及磷酸鐵大香蕉啪啪啪池UPS一體化控製等核心技術,開發了一款智能化、一體化,適用於數據中心的模塊化UPS電源係統。采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

　　模塊化UPS電源供電係統解決方案

　　模塊化UPS電源係統是整個數據中心的核心，必須考慮UPS係統的冗餘性和未來的擴容，因此需要采用冗餘結構。UPS電源采用模塊化、熱插拔、功率模塊冗餘並聯的設計方式，按32KW負載配一套60分鍾電池。當一個甚至多個功率模塊故障時，還能支持負載並提供延時。根據技術要求，UPS係統為32KW後備1小時，本方案選用一套香蕉视频APP免费下载電氣旗下的CUN-M係列模塊化UPS供配電係統。UPS主機和電池櫃均采用標準化機櫃設計，減少占地麵積。

　　模塊化、熱插拔結構的UPS完全按照IT設備的思路和結構設計，功率模塊冗餘並聯輸出，控製部分采用冗餘的兩套熱插拔控製模塊、兩套邏輯低壓電源模塊冗餘設計，可用性高。另外由於模塊化熱插拔結構可以非常方便的在線增減各種模塊，提高輸出功率或維修，因此在可用性、可維護性、擴容性方麵具有傳統1+1並聯不可比擬的優點。

　　CUN-M係列工業級模塊化UPS電源，是一款高端模塊化UPS產品，其不僅包含了傳統UPS的整流，濾波，充電，逆變器的裝置，還具備智能型的電源保護功能，並且采用了平均電流控製整流技術，順位主從同步控製技術，多級分散式控製技術和三階正弦波逆變等多項新概念技術，在大幅提高了設備的可用性，可靠性的基礎上降低了設備的投資，運營，維護成本。

　　係統容量有100KVA,150KVA,200KVA,240KVA,320KVA,480KVA多個係統，功率模塊為10KVA,15KVA,20KVA,三個功率範圍，用戶可根據負載大小隨意選擇。具有完善的電池管理功能：電池自放電功能，自動均浮充轉換功能，溫度補償功能，自動均流功能。如果實際負載增加，可以增加功率模塊，將係統容量擴充至48KW，及保障係統的安全冗餘，同時避免初期投入過大容量造成的低效和浪費。

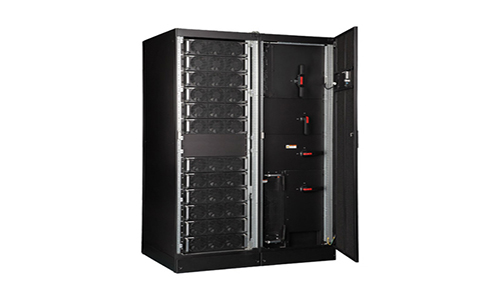

　　根據要求，設計如下，共計3個櫃體，一台UPS主機櫃(含UPS輸入輸出精密配電),兩台電池櫃。電池櫃可選擇模塊化UPS電池櫃，櫃體為黑色，19英寸機架式外觀。與服務器機櫃一樣，可直接放在機櫃裏麵，提高係統可靠性。模塊化UPS電源能夠靈活配置，場景適應性強;機房層高、承重要求低，滿足各種機房建設、改造場景，模塊化方案，單、雙排建設，櫃位數量靈活擴容，適配多種場景需求。

　　網絡架構是模塊化的，適用於特定業務實施的服務器，微模塊及其基礎架構。工廠預製，現場組裝，快速部署。組件的標準化和產品化，高質量的控製能力和清晰的工程接口。它改變了係統的製冷方式。機架之間冷卻，以滿足中高功率密度室的要求。微模塊由兩排相對的設備單元組成，通道的密封組件，天窗，側門等實現冷熱通道的隔離。它配有不間斷電源。不同的微型模塊可以由不同的能源係統供電，允許在同一房間內進行多種電源組合，以便於拆卸和組裝。微型模塊由工廠預製，工業化和標準化，並且可以容易地拆卸和組裝。施工時間短，施工現場易於管理。

　　模塊化UPS電源的優勢

　　⒈具有多種工作製式

　　模塊化UPS具有多種製式可供選擇，易於操作，可實現多種進出線方式：1/1,1/3,3/1或3/3、輸入頻率可為50Hz也可設置輸出頻率60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足全球範圍內所有國家和地區的供電需求。

　　⒉體積小，功率密度大

　　該產品工作效率高，功率密度大，是其最大的特點。一個功率模塊尺寸為：（H×W×D）mm：133×482×46可提供5KVA(4000W),10KVA（8000W），15KVA(12KW)以及20KVA(16KW)的功率輸出。

　　⒊環保性

　　UPS總諧波失真（THDI）3%，線性負載下的輸出總諧波失真低於2%，對電網的諧波幹擾降到最低，有效減少電網負荷和電源損耗。優良的輸入參數，對市電電網表現出純電阻特性，是理想的環保高效性UPS。

　　⒋高效節能型

　　節能降耗，國家提倡環保節能的今天，綠色節能型模塊化UPS電源備受關注，輸入功率因數達0.999以上。減少了線路損耗，提高了電源利用率。其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗、節省了電能。

　　⒌擴展性，便於安裝、維護、更換、升級

　　該機型由各個模塊組成，可實現熱插撥功能，且各模塊機架可完全分離，便於用戶以後的擴容或減容，使用方便，可實現在線更換、在線維護，降低了維護難度、減少了維護時間。且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，且模塊可與標準機架通用。

　　⒍冗餘性，分散式並聯邏輯控製

　　各模塊之間的並聯控製采用了分散式邏輯控製方式，沒有主機與從機之分，任何一個模塊撥出或插入均不會影響其它模塊的正常工作，按需構成N+1，N+X冗餘係統，減少了係統本身和負載的風險係數，是負載受UPS保護時間全麵提升。既增加了整機工作的可靠性，又簡化了用戶維護難度。

　　以上就是模塊化UPS電源供電係統解決方案，香蕉视频APP免费下载電氣模塊化UPS電源，適用於中小功率的UPS產品，其滿足分散供電要求，安裝於標準的19英寸機櫃中，也可以單獨使用。是目前業內體積最小，效率最高，功率密度最大的產品，並具有極高的性價比。
