模塊化UPS電源功率模塊的工作原理和應用

來源：香蕉视频APP免费下载電氣  日期：2019-04-10 09:34  瀏覽量：次

　　模塊化UPS電源功率模塊的工作原理和應用.模塊化被認為是UPS電源技術發展的趨勢，高功率密度模塊化設計，所有模塊高度均為3U模塊可以在線加入、在線拔出，實現零檢修時間。采用模塊化UPS設計電源模塊，STS模塊和電池模塊，將簡化維護和更換，降低平均修複時間。

　　模塊化UPS使用範圍越來越廣泛，作為電氣從業人員，香蕉视频APP免费下载應該了解模塊化UPS的工作原理，操作方法和簡單的故障排除，本文香蕉视频APP免费下载電氣小編簡單介紹UPS的應用及工作原理。

　　模塊化UPS電源功率模塊的工作原理

　　模塊化UPS電源一般由整流器、蓄電池、逆變器、靜態開關和控製係統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源，供給蓄電池和逆變器，再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

　　1.當市電正常時，輸入繼電器RY2閉合，經升壓電感L9，橋堆REC1，升壓開關管Q14，二極管D10，D11組成的AC/DC升壓功率因數修正電路，產生逆變器工作所需的兩個直流電壓土DCBUS，再經逆變器Q13，Q12將DCBUS直流轉換為交流，經L1，C2濾波，輸出繼電器RY1上端閉合，輸出交流供給負載。

　　2.當市電中斷時，電池所儲存的能量經直流變換器（DC-DC）Q4，Q6，Q10，Q11升壓開關管，TX1升壓變壓器，及後級整流濾波電路，轉換為兩個直流電壓土DCBUS電壓（C13,C12）作為逆變器輸入，再經DC/AC逆變後輸出交流以維係輸出不間斷。

　　3.當UPS異常時，輸入市電經輸入繼電器RY2閉合，輸出繼電器RY1下端閉合，直接經旁路輸出給負載。

　　模塊化UPS電源的應用領域

　　模塊化UPS電源的應用領域是很廣泛的，在數據處理中心、IT設備機房、電信、金融、證券、交通、稅務、醫療係統等都可以見到模塊化UPS的身影。

　　在數據中心快速發展時期，安裝部署的很多UPS電源，都推出了現代化模塊化UPS，進而在數據中心得到更換。應用模塊化UPS電源，可以提供更加高的效率，簡單的擴展性、智能控製以及係統的互連性。

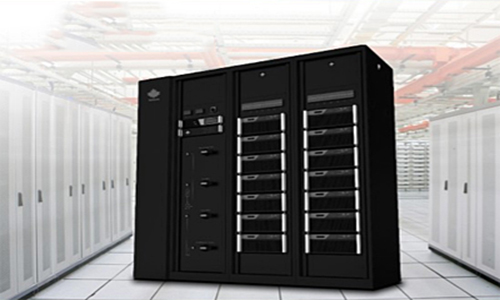

　　相較於之前的UPS電源係統，模塊化UPS電源並不是一個獨立塔式設備，它是由幾個較小的機架安裝單元組成，彼此並聯在一起，進而提供必要的電源。而且相應的容量，與用戶數據中心負載需求緊密匹配，隨時輕鬆擴展。而且此類型的電源設備，體積相對較小，重量相對較輕，因而在日常的運行過程中，所產生的熱量相對較少，就不需要過大的冷卻設備，有效減少碳排放量。

　　模塊化UPS的性能優勢

　　1、模塊結構。可根據用戶的需求進行隨意添加。

　　2、采用N+X冗餘技術，提供冗餘升級係統，可以根據用戶要求隨時進行升級。解決各種因為外部原因帶來的問題，性能更加可靠。

　　3、擁有綠色能源，其輸入THDI≤5%,且輸入/輸出電流能夠平衡分配，保證設備的正常運行。

　　4、采用連續電流模式(CCM)運行，能夠有效減少電網幹擾（RFI/EMI）。

　　5、模塊化UPS擁有比較小的體積，方便後期技術人員進行維護。

　　6、模塊化UPS電源采用係統控製器能夠及時進行通信及診斷，特有的係統性能分析器為其運行保駕護航。

　　以上就是模塊化UPS電源係統的工作原理和應用介紹，隨著自動化、信息化地不斷發展，各行業對電力需求越來越旺盛，對電力保護要求越來越高，模塊化UPS作為保障供電穩定性和連續性的重要設備，已廣泛應用到各個領域。
