如何計算UPS電源所配蓄電池的數量

來源：香蕉视频APP免费下载電氣  日期：2019-03-13 14:11  瀏覽量：次

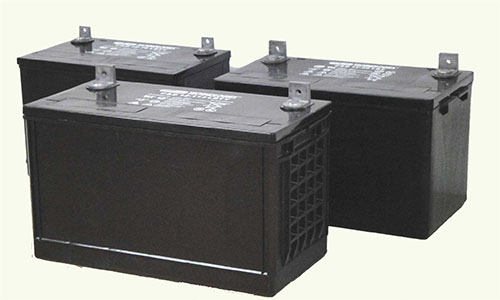

　　如何計算UPS電源所配蓄電池的數量？蓄電池是UPS係統中的一個重要組成部分，它的優劣直接關係到整個UPS係統的可靠程度。但很少關注蓄電池配置問題，正確的選擇UPS後備電池容量，對UPS係統的正常運行也是至關重要的。

　　如何計算UPS電源所配蓄電池的數量?

　　蓄電池計算方法：

　　例如一台40KVAUPS,直流電壓為384V，每組為12V電池32節，如果後備時間要求2小時，則計算電池的容量為：

　　40000VA*2H/(0.7*384V)=297AH

　　所以選擇3組100AH電池，共96節。

　　UPS電池組的電流為40KVA/384V=104A，所以電池連線選擇50mm2電纜。

　　電池總數=(功率/直流電壓*小時)/每塊安時*每組塊數

　　其中功率為UPS的功率，直流電壓為UPS電池供電所要求的電壓，不同功率的UPS直流電壓不同，每組塊數為所要求電池的最小塊數，一般配置電池時，必須為每組塊數的整數倍，常見的UPS直流電壓和每組塊數如下(電池每塊以12V為計算依據)：

　　舉例來說，配置一台5K8小時延時的UPS，其功率為5000，直流電壓為96V，每組電池8塊，配置100AH電池，其所需電池總數為：(5000/96*8)/100*8=32塊。

　　UPS電源蓄電池配置的計算方法：

　　1、下列因素影響備用時間

　　負載總功率P總(W)，考慮到UPS的功率因數，在計算時可直接以P總的伏安(VA)為單位

　　V低是蓄電池放電後的終止電壓(V)，2V電池V低=1.7V;12V電池V低=10.2V

　　V浮是蓄電池的浮充電壓(V)，2V電池V浮=2.3V;12V電池V浮=13.8V

　　Kh為電池容量換算係數(Ct/C10)，10Hr放電率為1，5Hr放電率0.9，3Hr放電率為0.75，1Hr放電率為0.6

　　I為電池工作電流(A)，T為連續放電時間(H)，V為UPS外接電池的直流供電電壓(V)

　　2、計算方法

　　1、12V單體電池的數量N：N=V÷122V單體電池的數量為6N

　　2、電池工作電流I：I=P總÷V

　　3、實際電池容量C：C=I×T÷Kh

　　例如：功率為1KVA的電源備用時間4小時，選擇UPS的型號為HP9101H，V=36V，則

　　①N=36V÷12V=3節

　　②I=1000VA÷36V=28A

　　③C=24A×4H÷0.9=124AH

　　④UPS電池的配量可選用100AH一組3節，或65AH二組6節，選用的結果有偏離，這要看用戶的需求和成本的考慮。

　　電池的配量可選用100AH一組3節，或65AH二組6節，選用的結果有偏離，這要看用戶的需求和成本的考慮。注：12V蓄電池常用容量規格為7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

　　蓄電池容量選擇過大造成投資的浪費，容量選擇偏小不僅不能滿足UPS後備時間，造成安全事故，還因電池放電倍率太大，嚴重影響電池使用性能，壽命。大家可以根據UPS蓄電池的放電性能參數，通過功率法，估算法以及電源法等計算方法來計算確定蓄電池的型號和容量。
