UPS電源在電力行業的解決方案

來源：香蕉视频APP免费下载電氣  日期：2019-03-08 14:42  瀏覽量：次

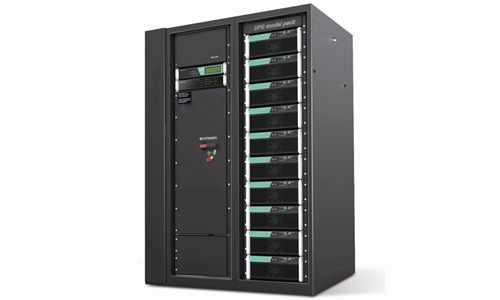

　　UPS電源在電力行業的解決方案。電力UPS電源的工作原理和輸出特性與傳統的UPS完全相同，電力UPS係統一般由電力UPS主機、旁路穩壓櫃、輸出饋線櫃等三部分組成。電力調度中心要求交流不間斷電源(UPS)係統負責向調通中心和信息中心的係統設備和部分備用照明設備提供電源。下麵就看看一則UPS電力解決方案吧。

　　電力行業UPS發展背景：

　　電廠是一個自動化程度很高的特殊生產企業，自動化的生產設備依賴於供電係統的安全、穩定運行。在現代化的發電廠中，發電機組的DCS控製係統，包括各種熱工自動裝置，如自動調節用組裝儀表、汽輪機電液數字調節裝置、鍋爐聯鎖及安全監察係統FSSS、汽機監視儀表、協調控製係統、潤滑油泵係統，氫密封油電係統，主要的熱工動力，以及事故照明電源係統等，都需要有一個可靠的電源保障。

　　由於電廠的分散控製係統負載大多數為單相負載，單相負載配電線路簡單、維護方便。因此電廠專用的UPS電源大多數要求為三相輸入/單相輸入、單相輸出的中小型功率UPS，容量一般在60kVA範圍之內。

　　電力UPS不間斷電源與電力直流操作電源係統一起，組成發電廠，變電站的專用不間斷電源，向微機，通訊，載波，事故照明及其它不能停電的設備供電。

　　UPS電源在電力行業的解決方案：

　　電力調度中心要求交流UPS不間斷電源係統負責向調通中心和信息中心的係統設備和部分備用照明設備提供電源。考慮到供電負荷的特性、用電負荷容量以及可靠性等，就要采用UPS並聯冗餘方式來確保對大樓各種工藝設備的供電。

　　由大樓的配電變壓器提供的兩路市電I和市電II首先經過進線電源切屏切換，輸出兩路交流電源，交流電源經過隔離變壓器、UPS電源進線屏輸入至UPS。采用輸入隔離變壓器一方麵能提高輸入UPS電源的電能質量、減少諧波，另一方麵在浪湧、感應過電壓等狀況發生時，可以對UPS電源及以後的用電設備在一定程度上起到保護作用。

　　通過與客戶的溝通,提供與客戶要求相適應的方案。香蕉视频APP免费下载電氣兩台UPS為300KVA的帶12脈衝隔離變壓器並聯運行，由兩路市電分別供電。若一路市電失電，電源進線屏中的聯動開關自閉合，兩台UPS由一路市電供電。

　　為了將來檢修維護方便，設置了一個大旁路，可以將整個UPS係統旁路，選用市電II作為旁路電源。UPS電源設備屏布置在大樓21層的UPS電源室內。電源屏內和屏間采用三相四線銅排母線連接，盡量減少了不必要的開關。屏櫃和屏內設備性能可靠、穩定性高。

　　采用UPS電源共用蓄電池組的方式，即在一台UPS電源故障或檢修時，可以將它的蓄電池切換至另一台UPS電源，延長放電時間，為避免由此對蓄電池壽命帶來的損害，建議在一台UPS電源進行檢修而須要兩組電池共用時，盡量在短時間內進行電池組開關切換。蓄電池開關櫃放在蓄電池室。

　　配電係統包括布置在UPS電源室內的2麵UPS輸出總配電屏、布置在大樓19～24層電力調度中心內各機房內的分配電屏。從UPS輸出總配電屏至各專業機房分配電屏均采用冗餘雙回線路供電，在每根線路的兩端分別安裝有斷路器，其中的一回線路或故障或檢修，不影響另一回線路的供電、不影響次級設備的正常工作。

　　電力行業專用UPS有什麽特點？

　　1、為電力行業量身定製的專業型UPS，適應電力行業內部的惡劣電網環境，滿足了電力行業的負載需求，還能讓用戶不必再為負載的三相不平衡而煩惱。

　　2、1+1冗餘並聯的工作方式，讓供電係統再增加一把安全鎖，滿足電力行業用戶對UPS高可靠性指標的極限需要。

　　3、充分利用電力行業的220V/110V大容量電池組，可最大限度的延長UPS電源的後備時間，並節省電池組的安裝空間和前期投資。

　　4、選配旁路隔離變壓器，實現輸入與輸出的完全隔離，並可保證輸出的零地電壓<1V。

　　5、豐富的幹接點監控信號，可納入電廠自身的DCS監控係統；出現問題，及時上報，便於值班人員對UPS的實時監控。

　　由於電廠對設備的高可靠性的要求，因而對UPS電源的可靠性和使用壽命有非常高的要求。總體來看，UPS不間斷供電係統作為能夠為電力係統提供壓力更穩定、頻率更純淨的電力供給模式，已經得到市場認可，其應用和推廣將逐漸成為我國電力係統發展的必然趨勢，行業競爭也將白熱化。
