機架式UPS電源接線方法，你了解多少

來源：香蕉视频APP免费下载電氣  日期：2019-02-28 09:32  瀏覽量：次

　　機架式UPS電源接線方法，你了解多少？機架式UPS電源是電力供應過程中維持電力供應穩定的重要依據，然而，當前的UPS電源安裝和使用過程中還存在不少問題，由於機房、醫院很多設備不能斷電，很多公司會為自己的儀器配備機架式UPS電源，那麽這個UPS電源怎麽接線呢？下麵香蕉视频APP免费下载電氣小編就給大家介紹一下。

　　機架式UPS電源接線方法和步驟:

　　①UPS電線選型

　　電線的選型是非常重要的，如果你的選型不正確，就會導致線路跳閘，並且影響電池使用，10KW的機架式UPS電源建議使用6平方電線、低於10KW以下的最好使用4平方，電線需要銅芯；

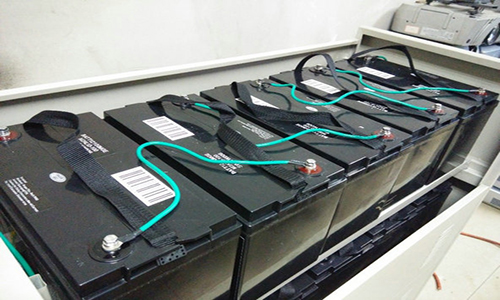

　　②電池連接

　　安裝機架式UPS電源最主要的就是連接電池，連接電池的要點就是正極接上負極，把每一個電池都串聯起來，然後引出兩根電源線，一根正極、一根負極接上空氣開關；

　　③連接到UPS主機

　　引出的電池電源線可以製作成插頭接入UPS主機，UPS主機上麵可以製作其他的插口，比如說智能插座、智能插頭；

　　④連接主機輸入

　　主機輸入會有兩種形式，一種形式是市電接入、一種形式是電池接入，市電接入就是220V或者380V電源接入，火線接入L、零線接入N；

　　⑤電池接入主機

　　電池接入主機是正負接入，電池正極接入主機正極，電池負極接入主機負極，切記不能接反；

　　⑥輸入接入設備

　　輸出端就是可以接入設備的電源，也就是最終香蕉视频APP免费下载需要的電源，主機會自動穩定電壓，避免電壓衝擊導致儀器損壞；

　　簡單來說就是將機架式UPS電源的機身帶的三孔插頭插到市電電源的插排上，打開UPS電源開關，讓機架式UPS電源正常工作後，再將電腦主機和顯示器等的電源線插頭插到UPS電源機身後麵的插孔內，逐一開機即可。

　　機架式UPS電源安裝注意事項：

　　▲將機架式UPS電源接到帶地線的交流輸入電源上必須帶有適當的支路保護器(斷路器)，接到任何其它型號插座上都可能導致電擊傷害。

　　▲充電線或電源線若需要換，請向本公司服務站或經銷商購買原材料，以避免因容量不足而造成發熱或打火，引起火災。

　　▲為降低負載設備接地不良而引發電擊危險，在安裝計算機接口信號線時，須將交流輸入電源切斷，確保在連接了全部信號接頭後才能接上電源。

　　▲放置機架式UPS電源的區域需有足夠通風，遠離水，可燃氣體和腐蝕劑。

　　▲UPS應該放置在市電輸入插座附近，以便緊急情況時拔掉市電輸入插頭，切斷電源。

　　▲機架式UPS電源的輸入插座要與市電連接，輸出插座可經接線板與計算機和顯示器連接。

　　注意事項：機架式UPS電源3K以下的機器，輸出插座和穩壓加電池輸出插座不允許接打印機設備，UPS電源輸出都不允許接電鑽，電錘和電風扇。UPS的電源輸出插座不能與輸入插座直接相連。UPS電源負載量不能超過其本身標定負載量的80%。

　　機架式UPS電源接線注意事項：

　　1，確認UPS要接多少直流電壓；

　　2，把電池串聯或並聯出所需電壓；

　　3，認好正負極接上；

　　4、蓄電池每組內的每隻電池的連接方式為串聯；

　　5、每組蓄電池與其他各組蓄電池(即：組與組)的連接方式為並聯；

　　6、嚴禁將不同組別的蓄電池“串聯”在一起。

　　看了小編的講解現在大家知道機架式UPS電源怎麽接線了吧，希望小編講的對大家有所幫助，大家在為UPS電源接線的時候一定要謹慎，如有更多問題，歡迎谘詢香蕉视频APP免费下载電氣在線客服。
